电工电子产品环境试验如何规范选用高低温试验箱
作者：
salmon范
编辑：
瑞凯仪器
来源：
www.riukai.com
发布日期： 2020.08.27
1、一般要求
试验时，要在高低温试验箱中再现自由空气条件是不切实际的，但模拟自由空气条件的效应还是可能的。
即使在很大的高低温试验箱中，空气循环和试验样品周围的温度分布与实际自由空气条件时的情况还是不等同的。
尽管如此，实验结果和试验经验表明，一个相当大的无强迫空气循环的高低温试验箱，对试验样品温度影响的情况与自由空气条件的影响情况大致相同。
在需要模拟自由空气条件效应时、试验样品大小和散热情况与高低温试验箱大小的关系。
在高低温试验箱内下部，那里的空气不大受由试验样品引起的热对流的影响，因此在该处监测环境温度，上述一些要求是能成立的。
但在某些情况下，采用无强迫空气循环来进行试验时会出现一些困难。在现有多数高低温试验箱中，不用强迫空气循环就不能升温或降温，特别是对大试验样品进行试验，或是在同-高低温试验箱中同时试验许多产品时更是如此。

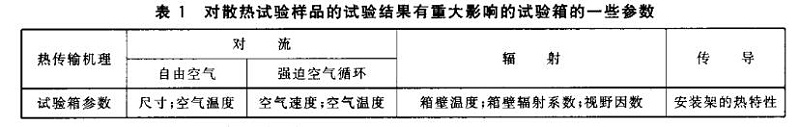

对散热试验样品的试验结果有重大影响的高低温试验箱的一些参数如表1。
2、高低温试验箱达到要求试验条件的途径
2.1模拟自由空气条件效应的高低温试验箱的设计
加热和冷却箱体的器件不应放在工作空间中，因为箱内温度的控制就是依赖这些组件的温度变化来达到的。箱壁温度亦应避免发生大的波动，以使辐射影响问题缩减到程度。
为得到佳结果，高低温试验箱体所有箱壁均应加热或冷却。采用液体循环来加热或冷却所有的箱壁，是使箱壁温度避免产生大波动的一种合适方法，箱璧的辐射系数应该满足试验的要求。
对依靠空气循环来保持试验温度的高低温试验箱，试验时可把试验样品置放在盒子内，然后再把这个盒子放入高低温试验箱内来进行试验。此时，盒子的容积应该满足试验的尺寸要求，且盒壁应满足辐射系数的要求。
2.2有强迫空气循环的高低温试验箱的设计
对由于尺寸大或高散热而不能使用自由空气条件高低温试验箱试验的试验样品，应使用带空气流动(有强迫空气循环)的高低温试验箱。除有关高低温试验箱尺寸以外，对自由空气试验箱的其他所有要求，有强迫空气循环试验箱的设计均适用。
气流速度应符合这样的要求:不应太小，以保证试验样品在试验时不致过热，又不应太大，以致试验样品在试验时出现过冷。但是，尽管顺畅地变动气流的速度是有利的，然而在实践中业已发现，采用0.5 m/s的风速是一种较好的折衷方案。
气流宜尽可能均匀一致，气流方向宜垂直向上，以将由上面对流所引起的气流变化缩减到限度。如果风扇在前箱产生正压，然后使空气从前箱经过过滤器(如玻璃纤维栅网)逸出，则可得到均匀的气流。在前箱还可装设几个控制该高低温试验箱温度的加热器。或者，利用把加热器和过滤器的作用结合在一起的网状加热器。
2.3箱壁的辐射系数
如果要模拟无限空间的自由空气条件，则箱壁应该是热黑的。附录I的表1.2指出的:0.7的辐射系数是易于得到的。对于中等温度下运行的高低温试验箱壁的处理，大多数无光涂料完全能满足要求。
2.4安装架的热特性
对安装架热特性的要求可参阅本部分的2.1.3及附录D，附录D列出一些线端的热特性值。各种材料的导热系数可见附录F。如果安装架或连接线(如引线)的热传导率对试验的结果有重大影响，则在所有试验中引出线的长度应是恒定的。
