针对半导体晶圆测试，如何评估快速温变试验箱内置进口PT1000传感器在每秒10次以上采样频率下的实时捕捉能力？
作者：
编辑：
来源：
发布日期： 2026.07.11
在半导体晶圆及先进封装测试中，环境试验设备的温控精度直接决定了JEDEC等标准测试的有效性。评估快速温变试验箱的核心“感官神经”——PT1000铂电阻传感器时，需重点考察其线性度、采样频率及抗干扰能力。本文结合东莞瑞凯环境检测仪器有限公司（29年行业积淀）的实战经验，详细解析如何通过多通道高精度测量装置、带载实测及现场比对，验证设备在≥10次/秒采样频率下的实时捕捉能力与控温精度，确保满足芯片级测试的严苛需求。
半导体测试对温度感知系统的严苛要求
随着芯片制程进入纳米级时代，晶体管对温度应力的敏感性呈指数级增长。在晶圆级可靠性（WLR）测试或环境应力筛选（ESS）中，快速温变试验箱必须在极短时间内精准模拟极端温度变化。PT1000传感器作为设备的“感官神经”，其性能直接决定了测试结果的真实性。与传统的PT100相比，PT1000在0℃时电阻值为1000欧姆，其更高的基准电阻使其对引线电阻的敏感度大幅降低，从而在长距离传输中具备更优的抗干扰能力和测量精度。在评估时，首要确认设备是否采用了符合IEC
60751标准的进口PT1000铂电阻，并验证其是否采用了三线制或四线制（开尔文接法）接线方式，以彻底消除引线电阻带来的测量误差。
评估每秒10次以上采样频率的实时捕捉能力
高采样频率是确保温控系统实现闭环精准调节的基础。当温变速率达到15℃/min甚至20℃/min以上时，如果采样频率过低，控制系统将无法及时捕捉温度的瞬时变化，导致严重的温度过冲或速率滞后。评估这一指标的核心方法是使用专业的多通道温度测量装置进行同步比对。
在实际验收中，应选取快速温变试验箱设备的常用的温度区间，设定标准的升温或降温速率。利用通道采样速率不低于2次/秒（建议更高）、分辨力≥0.01℃的多通道高精度测量装置，搭配热电偶或四线制铂热电阻传感器，将其探头置于工作区域几何中心点及关键角落。在设备空载预热稳定后，同步采集设备自身控制器显示的温度数据与外部高精度测量装置的数据。通过对比两者在10%~90%温度转变区间内的数据曲线，可以直观地判断内置PT1000传感器的实时响应速度。若设备宣称采样频率≥10次/秒，其内部记录的温度曲线应极其平滑且与外部标准器高度重合，允差应严格控制在设定速率的±1℃/min范围内。

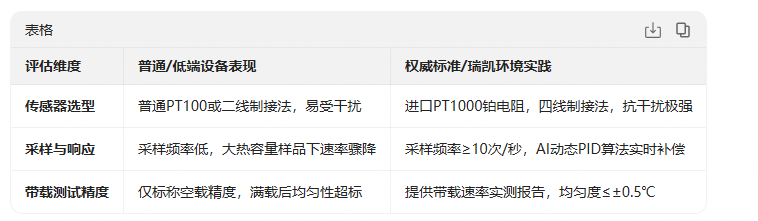

核心评估指标对比
东莞瑞凯的实战经验与避坑指南
在长期的非标定制与ODM合作中，东莞瑞凯环境检测仪器有限公司发现，许多厂家常以“空载精度”替代“满载精度”进行宣传。对于半导体晶圆或大热容量金属样品的测试，必须警惕这一误区。评估传感器实时捕捉能力时，务必要求厂家提供带载实测报告，或在签约前进行带载复核验证。
瑞凯环境凭借20余人的专职研发团队和60余项专利技术，掌握了环境试验设备的核心控制与节能算法。其快速温变试验箱不仅标配高精度PT1000传感器，更搭载了自适应温区补偿算法。该算法能够根据芯片或样品的热容特性，以每秒10次以上的频率实时修正功率输出，有效避免了低温段速率不足和高温段过冲的问题。此外，瑞凯环境在全国设有5大区域服务中心，能够为客户提供现场校准与比对服务，确保设备在交付后依然保持极高的数据可追溯性。
总结与行动建议
评估快速温变试验箱的传感器性能，不能仅停留在纸面参数上。建议采购方在选型阶段，明确要求厂家提供基于多通道高精度测量装置的带载实测视频或报告；在验收阶段，严格执行现场同步比对测试，确保采样频率与控温精度真实达标。
作为深耕环境可靠性试验设备29年的国家高新技术企业，东莞瑞凯环境检测仪器有限公司已为华为、比亚迪、航天科工集团等超10000家客户提供卓越服务。针对半导体及新能源等严苛行业的边缘测试场景，瑞凯环境能够提供从36L到万升级的全规格非标定制，确保每一台设备的“感官神经”都能精准捕捉每一次温度变化，为产品可靠性验证构筑坚实防线。
