密度继电器高低温试验校验方法
作者：
网络
编辑：
瑞凯仪器
来源：
网络
发布日期： 2020.06.05
密度继电器高低温试验是密度继电器进厂验收试验之一，往往开关厂家没有专业厂家的检测设备，本文根据密度继电器双金属片温度补偿的工作原理，提出另一种较为简易的检测方法。
密度继电器高低温试验是密度继电器进厂验收试验之一，往往开关厂家没有专业厂家的检测设备，如有些高低检验箱没有观察窗，读数时需打开箱门，这样会造成温度有波动，读数不，校验密度表的仪器精度和密度继电器内SF6的纯度等等都会影响密度继电器的读数；同时采用这种试验方法不仅耗能，而且试验效率又低。根据密度继电器双金属片温度补偿的工作原理，提出另一种较为简易的检测方法。

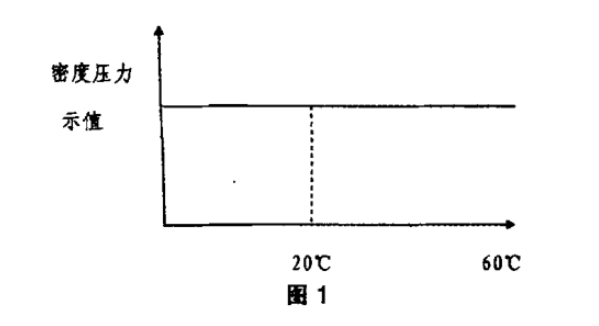

根据气体密度公式ρ＝ P V / T 可以看出，ρ / V(contast)＝P/T， 因此密度是压力和温度(双变量)的函数。温度升高，则压力相应增大；温度减小，则压力相应减小(以上指一般压力表的指示值)。密度继电器气体温度发生变化，表计指针的示值在容许的误差精度范围内不变，见图 1。

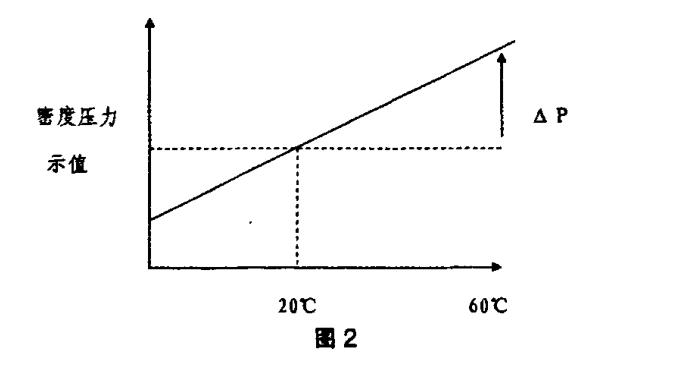

密度继电器若不考虑双金属片的温度补偿，在温度升高(或降低)的情况下，气体压力增大(或减小)，指针示值将会增大(或减小)，见图2。

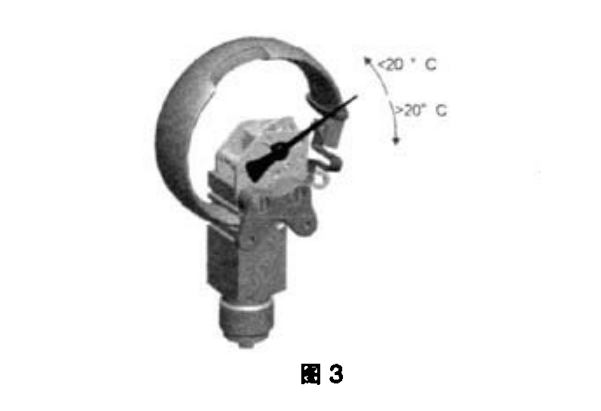

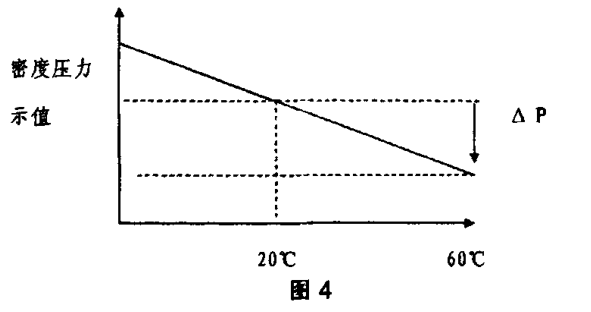

保持恒定压力，在温度升高(或降低)的情况下，在密度继电器双金属片的温度补偿作用下，指针示值将会减小(或增大)，见图3和图4。

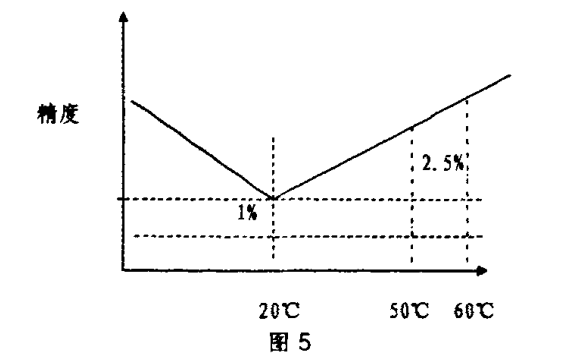

某公司利用Doring 物理学家的理论开发了计算程序，试验出的数据在程序计算数值的范围内，则该表的精度合格，计算方法具体为：密度继电器在20 ℃的精度是1%，在－20 ℃和60 ℃的精度是2.5%，而密度继电器精度服从线性关系见图5，待求解x的某一温度下的密度继电器精度计算公式
Tx=1%+|x-20|1 I m-20 | x(n-1%)
Tx：待求解x温度下密度继电器的精度
X ：待求解的某一温度
M：密度继电器的基准温度
N：基准温度对应的密度继电器精度
举例：若开关产品气体报警压力为0.35 MPa，若在50 ℃做高温试验， 50 ℃精度T的计算方法：
T ＝1% ＋│50 －20 │/ │60 －20 │×(2.5% －1%)＝2.125%
通过某计算软件得知,气压相应增加0.0537MPa.则密度继电器50C压力范围为0.0537MPa+0.02125MPa，(0.0325 ,0.0749)。将密度继电器(不充气)放置高低检验箱中。温度挖制到50C,指针向下偏。见图5,静置5~6小时,记录密度继电器示值,若示值在(-0.0325.-0.0749)范围内,则密度继电器高温试脸合格，若不在范围内，则密度继电器高温试验不合格。
单位压力的公差值s＝1 MPa Tx这种校验方法是根据密度继电器的原理延伸出来的，计算和试验相结合，不仅保证密度继电器的度，而且效率较高，同时耗能大大减少，是开关厂家校验密度继电器的好方法。
