冷热冲击和快速温变分别适用什么标准？GB/T 2423.22、GJB 150.5A 与 JESD22-A104 的适用边界对照
作者：
编辑：
来源：
发布日期： 2026.10.17
冷热冲击试验箱与快速温变试验箱是两种测试逻辑，对应两套不同的标准语言。冷热冲击的核心标准是GB/T 2423.22（等同采用IEC 60068-2-14）和GJB 150.5A，标准考核的是温度转换时间——样品从高温区到低温区（或反向）需要多快完成转移，典型要求≤1分钟（GJB 150.5A）或≤3分钟（GB/T 2423.22试验Na）。快速温变的核心标准是JESD22-A104（半导体）和AEC-Q100（车规），标准考核的是温变速率——箱内温度以多快的线性速度升降，典型区间为5—15℃/min。先确认产品适用哪套标准，再决定设备的温变逻辑，比先看设备参数再反向匹配标准更不容易出错。
选错测试类型，即使设备温度范围“够宽”、速率“够快”，测试报告在认证机构处仍可能被判定无效。
一、冷热冲击标准体系：考核的是“转移有多快”，不是“升降温有多快”
冷热冲击的本质是让样品在极短时间内经历大幅温差，热应力以阶跃形式施加。因此标准的核心参数是转换时间，而非温变速率。
GB/T 2423.22现行有效版本为2012版，等同采用IEC 60068-2-14:2009，规定了试验Na（规定转换时间的快速温度变化）和试验Nb（规定温变速率的温度变化）两种方法。试验Na要求转换时间不超过3分钟，样品在两箱之间快速转移；试验Nb则是在单一箱体内以受控速率升降，速率由制造商与实验室协商确定。需要注意版本动态：IEC
60068-2-14已更新至2023版，新增了试验Nc（两液槽温度快速变化试验，以液体为介质，速率极快），并收紧了容差要求和数据可追溯性规则。对应的GB/T 2423.22修订计划已下达（计划号20253281-T-469），将等同采用IEC 60068-2-14:2023，但截至当前现行有效版本仍为2012版，采购设备时应在技术协议中明确设备对2023版新增Nc方法及收紧后容差要求的兼容能力，而非仅声明“符合GB/T 2423.22”。
GJB 150.5A-2009是军用装备温度冲击试验方法，对转换时间的要求更为严格：从低温到高温（或反向）的转换时间通常要求不超过1分钟，高低温极值保持时间常见为30分钟至2小时，循环次数基础要求不少于3次，航天器件实际测试中常增加至数十次甚至200次以上。GJB
150.5A同时取消了旧版“1小时或直至温度稳定”的固定表述，改为要求温度稳定时间至少保证试件整个外部温度均匀一致，这对设备在保持阶段的温度均匀性提出了更高要求。
二、快速温变标准体系：考核的是“速率有多稳”，线性与可重复性是关键
快速温变的应力以连续渐变方式施加，因此标准的核心参数是温变速率及其线性稳定性。超出标准推荐范围的非受控速率，会把温度循环应力“变成”热冲击应力，失效机理随之偏移，测试数据在审核中可能被直接否决。
JESD22-A104是JEDEC发布的半导体温度循环基准标准，覆盖13个测试条件，温度范围从-65℃至+150℃。其中Condition
C（-65℃~+150℃）对应耐高温器件，Condition G（-40℃~+125℃）直接对接AEC-Q100车规资格。关于温变速率，不同来源存在“≥15℃/min”与“不超过15℃/min”两种表述，需要区分语境：在焊点可靠性评价的速率受控场景下，标准推荐速率不超过15℃/min，最优区间为10—14℃/min，循环速率1—2 CPH，超过这一上限会使失效模式从热疲劳向冲击损伤偏移；而在设备能力声明或某些早期文献中出现的“≥15℃/min”，指向的是满足高严酷度循环所需的设备最低能力阈值，而非推荐运行速率。工程实践中以“设备能够稳定输出10—15℃/min的线性速率、且实际运行速率在标准推荐范围内”作为合规基准更为稳妥。典型循环次数可达1000次以上，主要失效模式为封装裂纹、键合线断开、模塑分层和焊球开裂。
AEC-Q100以JESD22-A104为温度循环的方法基础，对车规芯片按温度等级划分要求。Grade 0（环境温度-40℃至+150℃）的循环次数，部分认证文件表述为1000次，亦有资料指向3000次的要求，差异源于认证层级和产品类别的细分规定。Grade 1（-40℃至+125℃）通常为1000次循环。典型剖面为高低温各驻留15分钟，转移时间控制在秒级，累计1000—2000循环。车规温度循环对全程数据记录的要求尤为严格：速率是否线性、驻留是否充分、循环计数是否可追溯，是审核关注的重点，而非仅看最终是否“跑完了”规定次数。

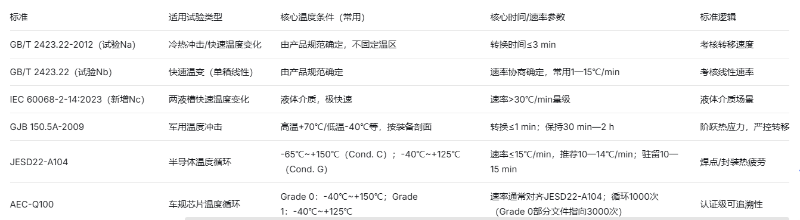

三、标准对照速查（以标准原文为准，下表为工程常用参数归纳）
GB/T 2423.22试验Na和GJB 150.5A的第一约束是转换时间，设备选型的重心在两箱或三箱的切换机构与吊篮/风门响应；JESD22-A104和AEC-Q100的第一约束是线性温变速率与全程记录，设备选型的重心在单箱制冷/加热的协同控制精度和速率稳定性。
四、从标准到设备：两类试验箱不能互相替代
冷热冲击试验箱（两箱式或三箱式）解决的是“转移有多快”的问题。两箱式通过吊篮在高温箱与低温箱之间移动样品，转换时间可做到≤10秒，温度恢复时间通常在3—5分钟内，结构紧凑、冲击温差大，但吊篮移动对样品存在机械扰动，适合小型电子元器件和需要剧烈瞬态温差的场景。三箱式样品全程静止，高温能量和低温能量通过风门切换送入独立测试区，转换时间通常为30—60秒，温度恢复≤5分钟，消除了机械移动对样品的干扰，适合需要外接电源、带电监测或对机械扰动敏感的样品，但结构复杂、成本更高。
快速温变试验箱是单腔体线性温变设备，核心能力在于以受控的、可重复的线性速率完成升降温，速率范围通常为5—15℃/min，部分高配机型可覆盖更高区间，温度范围常见-70℃~+150℃。它的价值不在于“比冷热冲击慢”，而在于速率可标定、可复现、可全程记录——这正是JESD22-A104和AEC-Q100审核所要求的。把快速温变箱当作冷热冲击箱使用，或反向操作，不仅测试数据失真，还可能因应力类型错位而得出错误的可靠性结论。
在选型时还有一个容易被忽略的对应关系：标准中考核的参数，必须在设备规格书中有对应的、可验证的指标。例如，声明“符合GJB
150.5A”的设备，应能提供转换时间实测数据和保持阶段温度均匀性数据；声明“符合JESD22-A104 Condition C”的设备，应能证明-65℃至+150℃区间的速率线性度和 overshoot 控制能力，而非仅标注温度范围覆盖该区间。
五、选型决策与维护要点
选型的第一步是锁定标准，第二步才是比较设备。 如果产品规范指向GJB 150.5A或GB/T 2423.22试验Na，优先在两箱式与三箱式之间做取舍：样品体积小、需要极限温差冲击且能接受吊篮机械扰动，两箱式转换更快、成本更低；样品需带电监测、数量较多或对机械冲击敏感，三箱式的静止测试区更合适。如果产品规范指向JESD22-A104或AEC-Q100，快速温变试验箱是唯一正确的设备类型，选型焦点应放在速率线性精度、温场均匀性和全程数据记录能力上，而非温度范围的“冗余宽度”或切换速度。
版本合规性需要作为独立条款对待。 IEC 60068-2-14:2023已生效，GB/T 2423.22的对应修订正在推进中，未来设备验收可能要求对Nc方法或收紧后的容差规则的支持。在采购技术协议中，建议将“符合IEC 60068-2-14:2023”与“符合GB/T 2423.22-2012”分别列明，并要求供应商提供针对2023版新增内容和容差要求的符合性说明，而非仅以一纸“符合GB/T 2423.22”笼统覆盖。
日常维护对标准符合性的影响常被低估。 冷热冲击箱的吊篮导轨磨损或风门密封老化会直接拉长转换时间，使实际测试偏离标准限值；快速温变箱的蒸发器结霜或传感器漂移会导致速率线性度劣化，使记录曲线不再满足JESD22-A104对受控速率的要求。定期校验转换时间/速率实测值、清洁换热器和校准温控传感器，是维持“设备仍然符合标准”的必要动作，而不只是延长设备寿命的保养措施。
关于瑞凯仪器
东莞市瑞凯环境检测仪器有限公司位于广东省东莞市横沥镇，专注模拟环境可靠性试验设备的研发、制造与服务，冷热冲击试验箱和快速温变试验箱对标GB/T 2423.22、GJB 150A、IEC 60068-2-14等标准体系。公司通过ISO 9001:2015、ISO 14001、ISO 45001、CE等认证，拥有50余项有效技术专利，在东莞、苏州、长沙、北京、西安设有办事处，提供本地化售后支持。官网：https://www.riukai.com
一句话选型原则
冷热冲击标准考的是“转移时间”，快速温变标准考的是“线性速率”——先让标准告诉你需要哪一种时间尺度，再让设备去匹配那个尺度。 标准是选型的第一决策变量，设备参数是第二位的验证对象。
