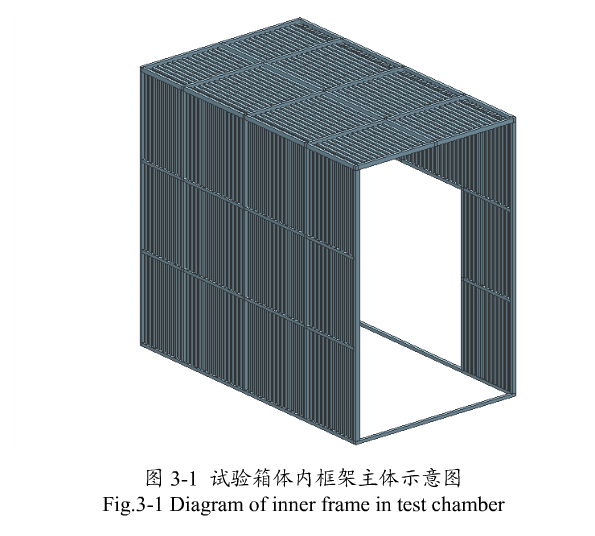

如图3-1所示，试验箱箱体内框架主体采用不锈钢材质，保证在高、低温交变环境下保持机械性能基本不衰减。内框架的主体承重结构由100mmx100mm的方型钢组成，包括竖梁与横梁，相互垂直交叉焊接固定形成立方网架结构。高低温试验箱箱体的密封面板嵌入立方网架结构的网格中，面板边缘与立方网架通过焊接形式连接，形成密封面;密封面板采用波纹板形式，可为整体内框架提供一定的刚性,并具有耐受高低温环境的功能。试验箱体内框架的地面部分则采用平板，保证地面平顺性。该种结构形式既能使试验箱体内框架具有良好的刚性，又能保证内框架的轻质，降低试验空间内的附加热容。

    1、内框架主体面板的结构选择

    在试验系统的运行过程中，箱体内外的换热热流方向为薄壁面板的法向方向，且不锈钢导热系数较大，因此内框架主体可视为等温体。薄壁面板的结构设计可有常用两种可选结构形式:直角波纹，三角波纹，其截面形式如图3-2所示。

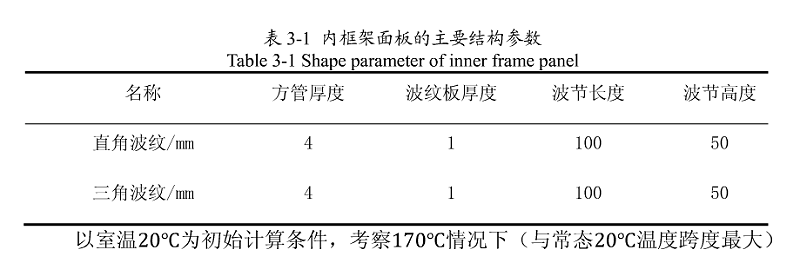

    当内框架的面板分别采用直角波纹、三角波纹的结构形式时，其主要结构参数见表3-1所示:

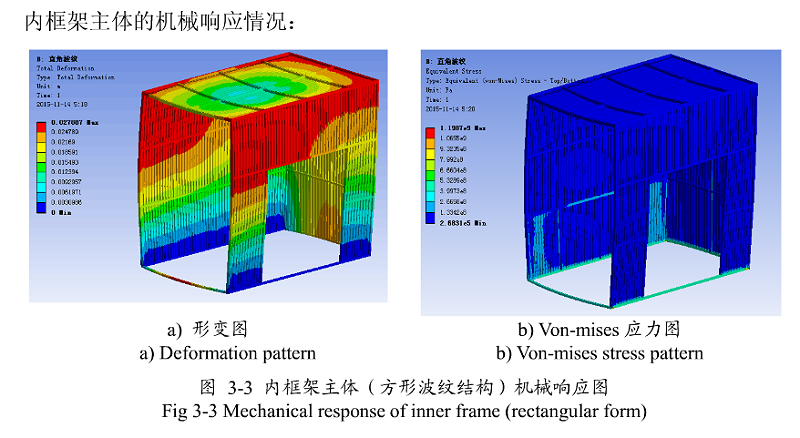

    如图3-3所示，当试验箱体承受170℃高温环境与机械荷载的复合作用下，会发生相应形变，并产生应力。内框架的形变发生在箱体内框架的侧面，约为28mm，由箱体内部的正压使内框架侧面向外弯曲引起。内框架顶部则为向箱体内弯曲的型态，形变约为12mm， 由温度载荷与机械载荷共同引起。内框架主体的von-mises应力约为120MPa,符合不锈钢材料的许用应力范围。以下分析面板结构形式对箱体内框架主体的影响。在相同的面板厚度、结构参数以及荷载情况下，采取上述两种面板结构形式的内框架的机械响应计算结果见表3-2所示:

    2、面板波纹结构的优化选择

    由于采用三角波纹与直角波纹面板结构的内框架计算结果相近，我们有必要研究在整个试验系统工作温度范围中内框架结构的机械响应情况。

    如图3-4所示，空心、实心的点分别代表三角形波纹、直角波纹对应的状态;
