某军用触摸显示屏可靠性鉴定验收试验案例

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.07.16
背景
    某触摸显示屏出厂前经客户要求需对产品外观、功能、性能做可靠性鉴定验收试验。

正文

    一、引用标准和文件

    1.GJB 4-1983 舰船电子设备环境试验;
    2.GJB 150-2009 军用装备实验室环境试验方法;
    3.GJB 899A-2009 可靠性鉴定和验收试验;
    4.《某触摸显示屏验收细则》。
    二、检测环境要求
    1.温度:15℃~35℃;
    2.相对湿度:20%~80%;
    3.气压:86KPa~106KPa;
    4.实验室环境无强振动冲击、强电磁场和腐蚀性气体。
    三、试验项目及顺序
    1.高温工作试验;
    2.高温存储试验;
    3.低温工作试验;
    4.低温存储试验;
    5.振动试验;
    6.冲击试验;
    7.湿热试验。
    四、检测项目及判别依据
    1.外观检测:
    a)结构无破裂、开裂、变形等失效;
    b)涂层无龟裂、脱落等现象;
    c)零部件无卡死或松动等现象。
    2.功能性能检测:
    a)显示画面无抖动、跳、晃、闪等不正常显示;
    b)触摸屏正常响应。
    五、试验过程
    1、高温工作试验
    1)对样品进行初始检测,确认正常后才能进行后续试验;
    2)将样品放入 高低温试验箱内,以不大于3℃/min的温变速率将箱内温度升到+50℃,并保温2h;
    3)启动样品通电工作1h,并进行中间检测,结束后断电;
    4)将箱内温度以不大于3℃/min的温变速率恢复至常温,并进行最终检测,确认正常后才能进行后续试验。

    实际试验曲线见图1。

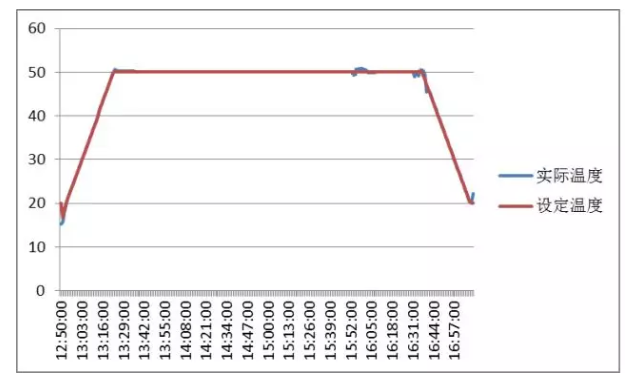

图1 高温工作试验曲线
图1 高温工作试验曲线
    2、高温存储试验
    1)高温存储初始检测结果共用高温工作最终检测结果;
    2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度升到+70℃,并保温48h;
    3)将箱内温度以不大于3℃/min的温变速率恢复至常温,待样品温度稳定常温后进行最终检测,确认正常后进行后续试验。

    实际试验曲线见图2。

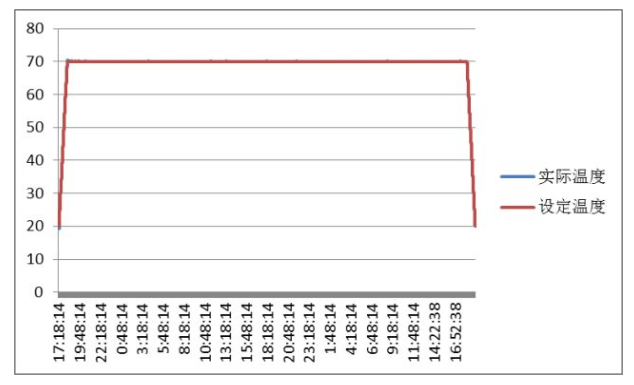

图2 高温存储试验曲线

图2 高温存储试验曲线


    3、低温工作试验
    1)低温工作初始检测结果共用高温存储最终检测结果;
    2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度降到-20℃,并保温2h;
    3)启动样品通电工作1h,并进行中间检测,结束后断电;
    4)将箱内温度以不大于3℃/min的温变速率恢复至常温,并进行最终检测,确认正常后才能进行后续试验。

    实际试验曲线见图3。

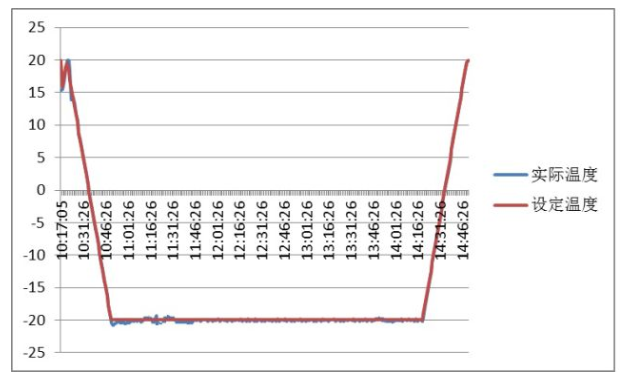

图3 低温工作试验曲线

图3 低温工作试验曲线


    4、低温存储试验
    1)低温存储初始检测结果共用低温工作最终检测结果;
    2)将样品放入高低温试验箱内,以不大于3℃/min的温变速率将箱内温度降到-40℃,并保温26h;
    3)将箱内温度以不大于3℃/min的温变速率恢复至常温,待样品温度稳定常温后进行最终检测,确认正常后进行后续试验。

    实际试验曲线见图4。

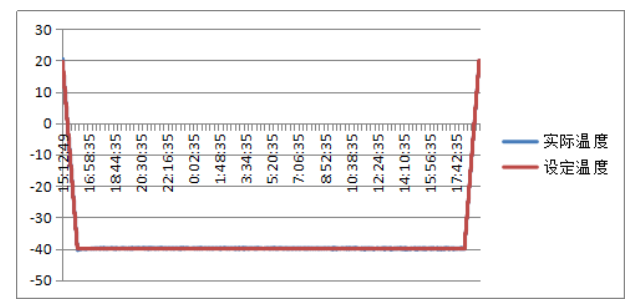

图4 低温存储试验曲线

图4 低温存储试验曲线


    5、振动试验
    1)振动试验初始检测结果共用低温存储最终检测结果;
    2)将样品刚性装夹在振动台上,按表1要求进行振动;
    3)试验结束后进行最终检测,确认正常后进行后续试验。
    某轴向振动试验曲线见图5、图6、图7。

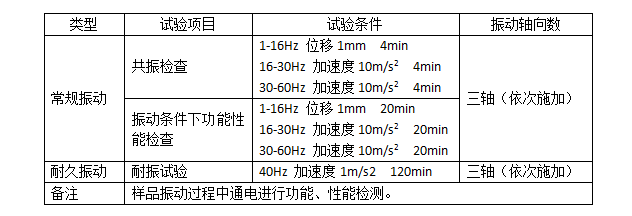

表1 振动试验条件

表1 振动试验条件

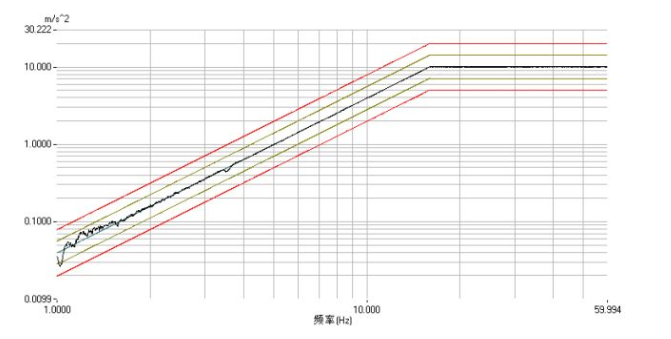

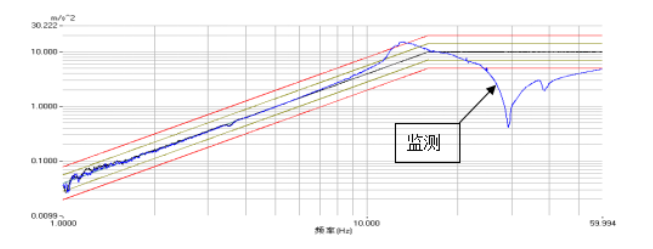

图5 某轴向共振检查试验曲线

图5 某轴向共振检查试验曲线

图6 某轴向功能性检查试验曲线

图6 某轴向功能性检查试验曲线

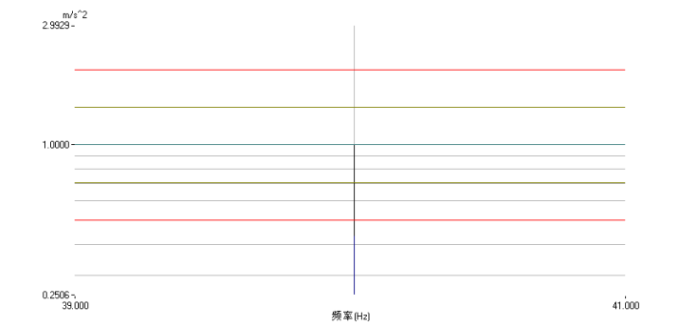

图7 某轴向耐振试验曲线

图7 某轴向耐振试验曲线


    6、冲击试验
    1)冲击试验初始检测结果共用振动试验最终检测结果;
    2)将样品以垂直方向刚性装夹在振动台上,按表2要求进行冲击;
    3)试验结果后进行最终检测,确认正常后进行后续试验。

    正向冲击曲线见图8,反向冲击曲线见图9。

表2 冲击试验要求及条件

表2 冲击试验要求及条件

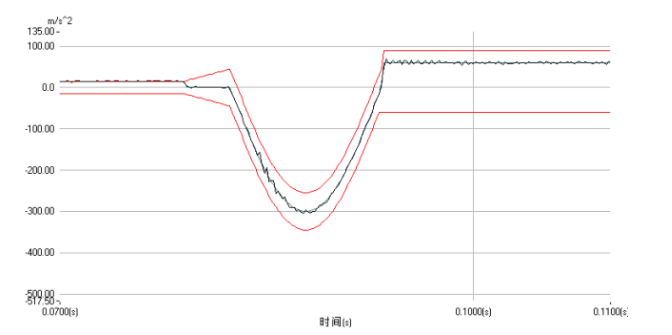

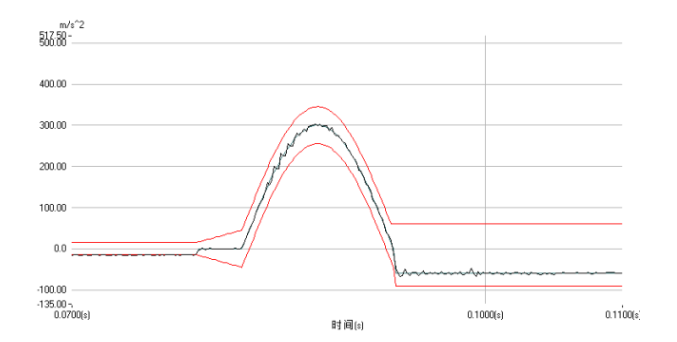

图8 正向冲击试验曲线

图8 正向冲击试验曲线

图9 反向冲击试验曲线

图9 反向冲击试验曲线


    7、湿热试验

    1)湿热试验初始检测结果共用冲击试验最终检测结果;

    2)将样品放入温湿度试验箱内,按图10条件设定温度程序,相对湿度始终保持90%,并在20~24h、140~144h、236~240h时间段使样品通电工作检测;

    3)试验结束后将箱内温度设为60℃,湿度设为20%干燥2h;

    4)干燥后以不大于3℃/min的温变速率恢复到常温,并进行最终检测。

湿热试验曲线见图11。

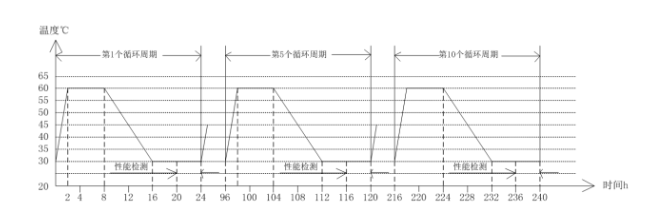

图10 湿热试验要求及条件

图10 湿热试验要求及条件

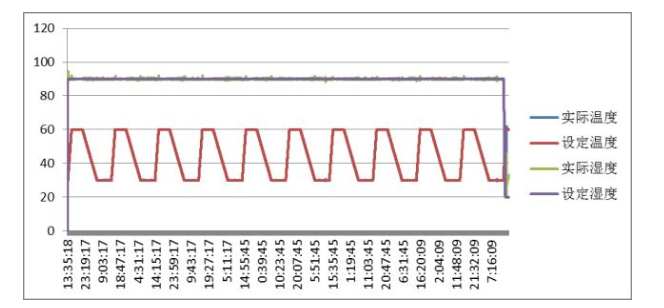

图11 湿热试验曲线

图11 湿热试验曲线

    六、试验结论
    该触摸显示屏样品在经历了本次高温工作、高温存储、低温工作、低温存储、振动试验、冲击试验、湿热试验后,外观无损坏,功能性能检测正常,符合验收要求,准予验收。
