GPS天线可靠性测试

    GPS全球定位系统已被全球的消费市场广泛采用,不仅被用于专业或商业领域,如军事跟踪、运输车队、科技探索, 而且还普遍用于许多消费类产品,如手机和个人数据助理(PDA)设备上。但是,目前很大一部分GPS接受机性能不稳定的根源,其实是由GPS接受天线所产生的,因此对GPS天线性能测试的要求是必须而迫切的。下面小编给大家讲解一下GPS天线可靠性测试相关内容吧!

工作环境
工作温度: -45 to +85℃
贮藏温度: -55 to +100℃
湿热
温度:40℃
相对湿度:  10 to 95%

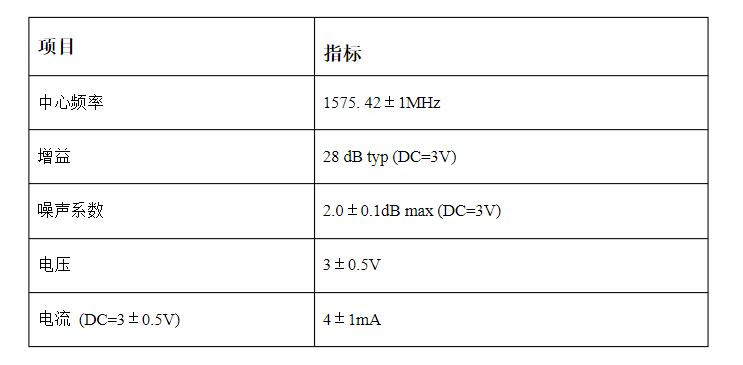

天线低噪声放大器指标

天线低噪声放大器指标


天线低噪声放大器增益测试图

天线低噪声放大器增益测试图

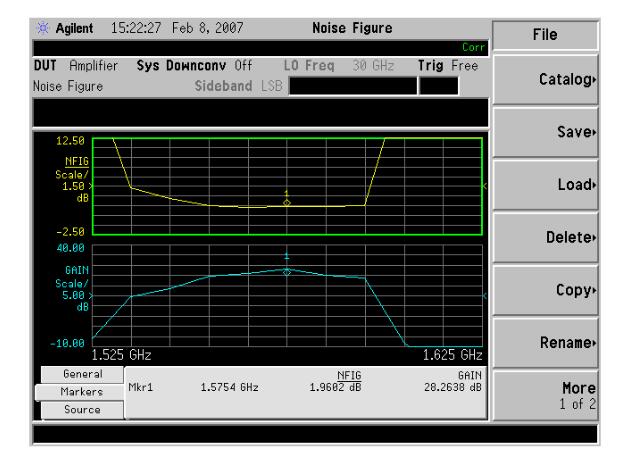

天线低噪声放大器噪声系数测试图

天线低噪声放大器噪声系数测试图

天线网分测试图
天线网分测试图天线网分测试图-2

GPS天线可靠性测试内容

高温老化试验

试验设备:RK-TD-800高低温试验箱
试验依据:GB2423.02高温实验方法
试验标准:高温工作50℃,通电7天,常温恢复1~2H后测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

跌落试验

试验设备:跌落台
试验依据:GB2423.08-1995自由跌落实验方法
试验标准:在100cm高度处按X.Y.Z三个面分别自由跌落在钢性地板上共3次后测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

盐雾试验

试验设备:R-YW-1000
试验标准:将样品置于温度为35+1.1/-1.7℃,盐溶液为4-6%(溶液PH值6.5~7.2),湿度为95~98%的盐喷雾室中12小时
试验结果:外表表面无腐蚀

高温工作试验

试验设备:RK-TD-800
试验依据:GB2423.02高温实验方法
试验标准:高温工作85℃,通电放置2H后立即测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

高温存储试验

试验设备:RK-TD-800
试验依据:GB2423.02高温实验方法
试验标准:高温存储85℃,放置16H,常温恢复1~2H后测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

低温工作试验

试验设备:RK-TD-800
试验依据:GB2423.01低温实验方法
试验标准:低温工作-40℃,通电放置2H后立即测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

低温存储试验

试验设备:RK-TD-800
试验依据:GB2423.01低温实际方法
试验标准:低温存储-40℃,放置16H,常温恢复1~2H后测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

恒温恒湿试验

试验设备:RK-TH-2000恒温恒湿试验箱
试验依据:GB2423.09恒温湿热实验方法
试验标准:40±1℃,93±2%RH,放置48小时,恢复12小时后测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA

振动试验

试验设备:RK-VT-1000
试验依据:GB2423.10正弦振动实验方法
试验标准:在振动频率为10~55~10Hz 振幅为1.5mm 沿X.Y.Z 方向各振动2小时后测试
试验结果:(1)外观无变化;(2)∆S21不大于2.0dB;(3)∆S22不大于0.2;(4)∆I不大于1.0mA
