详解:淋雨试验箱之IP防水等级详细划分

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.06.25

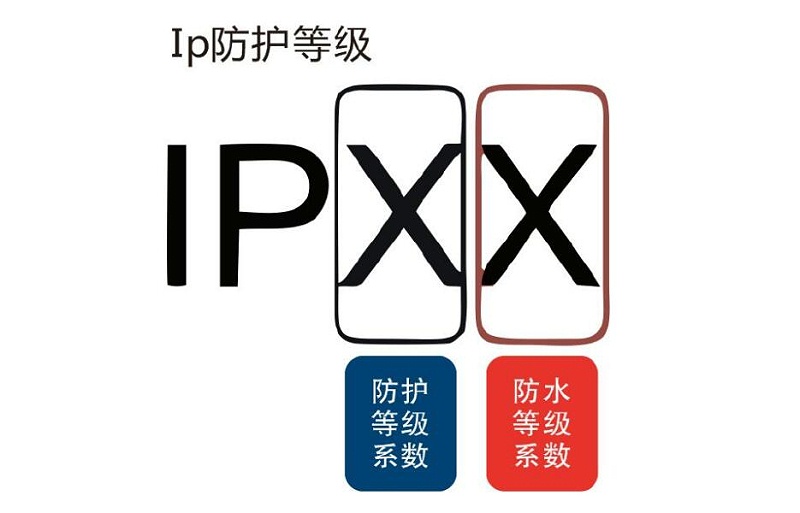

    IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草,将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具,人的手指等均不可接触到电器内之带电部分,以免触电。IP防护等级是由两个数字所组成,第1个数字表示电器防尘、防止外物侵入的等级,第2个数字表示电器防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。

IP防水等级

    以下防水等级参考标准IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等国际适用标准:
    1.范围
    防水试验包括第二伴特征数字为1至8,即防护等级代码为IPX1至IPX8
    2.各种等级的防水试验内容。
    (1)IPX1
    方法名称:垂直滴水试验
    试验设备:滴水试验箱,滴水试验装置及其试验方法
    试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm
    试验条件:滴水量为1.0+0.5mm/min     ;试验持续:10min
    (2)IPX2
    方法名称:倾斜15°滴水试验
    试验设备:滴水试验箱,滴水试验装置及其试验方法
    试样放置:使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次.
    试验条件:滴水量为3.0+0.5mm/min;试验持续:4×2.5min 共10min
    (3)IPX3
    方法名称:淋雨试验
    a.摆管式淋水试验
    试验设备: 淋雨喷射试验箱,摆管式淋水溅水试验
    试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm ,样品台不旋转。
    试验条件:水流量按摆管的喷水孔数计算,每孔为0.07 L/min 。淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动(2×120°) 约4s 。
    试验压力:400kPa  ; 试验时间:连续淋水10min;试验5min后样品旋转90°
    b. 喷头式淋水试验
    试验设备:手持式淋水溅水试验装置,
    试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间
    试验条件:试验时应安装带平衡重物的挡板,水流量为10L/min
    试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积),最少5 min 。
    (4) IPX4
    方法名称:溅水试验;
    a.摆管式溅水试验
    试验设备和试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm ,样品台不旋转。
    试验条件: 水流量按摆管的喷水孔数计算,每孔为0.07L/min ;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°。每次摆动(2×360°) 约12s 。
    试验时间:与上述第(3)条IPX3 之a 款均相同 (即10 min) 。
    b.喷头式溅水试验
    试验设备:手持式淋水溅水试验装置,
    试样放置:设备上安装带平衡重物的挡板应拆去,使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间。
    试验条件:试验时应安装带平衡重物的挡板,水流量为10L/min 。
    试验时间:即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min 。
    (5)IPX4K
    试验名称:加压摆管淋雨试验
    试验设备:摆管式淋雨试验
    试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm ,样品台不旋转。
    试验条件:水流量按摆管的喷水孔数计算,每孔为0.6±0.5 L/min 。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°。每次摆动(2×360°) 约12s 。
    试验压力:400kPa
    试验时间:试验5min后样品旋转90°
    注:喷淋管有121个直径为0.5mm的孔;
    -- 中心1个孔
    -- 核心区2层(每层12个孔,30度分布)
    -- 外圈4圈(每圈24孔,15度分布);
    -- 可移动的罩盖。
    喷淋管应用铜锌合金(黄铜)制成。
    (6)IPX5
    方法名称:喷水试验
    试验设备:喷嘴的喷水口内径为6.3mm
    试验条件:使试验样品至喷水口相距为2.5~3m,水流量为12.5L/min(750L/h);
    试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3min 。
    (7)IPX6
    方法名称:强烈喷水试验;
    试验设备: 淋雨试验箱喷嘴的喷水口内径为12.5mm ;
    试验条件:使试验样品至喷水口相距为2.5~3m,水流量为100L/min(6000L/h);
    试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3min 。
    D=6.3mm防水防护等级5和6K;
    D=12.5mm防水防护等级6。
    (8)IPX7
    方法名称:短时浸水试验;
    试验设备:浸水箱。
    试验条件:其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为1m 。试样顶部到水面距离至少为0.15 m 。试验时间:30min 。
    (9)IPX8
    方法名称: 持续潜水试验;
    试验设备试验条件和试验时间: 由供需(买卖)双方商定.其严酷程度应比IPX7高。
    (10)IPX9K
    方法名称:高压喷射试验
    试验设备: 高压喷射试验箱,喷嘴的喷水口内径为12.5mm ;
    试验条件:喷水角度:0°,30°,60°,90°(4个位置);喷水孔数:4 个;样品台转速:5 ±1r.p.m;距离为100 ~150mm,每个位置30 秒;流量为14~16 L/ min,喷水压力8000~
    10000kPa ,水温要求80±5℃
    试验时间:每个位置30 秒×4 共120秒。
