路由器产品高低温老化测试流程

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.08.14

    一、测试目的

    ◆验证新开发路由器产品在高温、低温条件下能否满功耗正常工作,不出现重启、死机等异常现象,且流量稳定。
    ◆验证新开发路由器产品的主要发热器件,在高温环境下满功耗工作时的温度是否超出要求的温度。

    ◆验证新开发的路由器能否在高低温条件下正常启动。

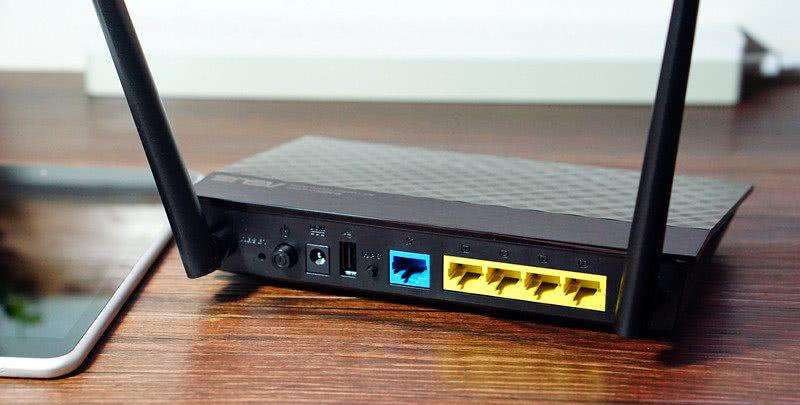

路由器产品高低温老化测试流程

    二、测试要求和方法

    2.1、测试要求
    ◆所有新开发产品必需经过高温12小时、低温12小时的环境测试,且高低温下的设备性能必需与常温时的一致。
    ◆测试时必需使测试设备满功耗工作,并测量不同时刻下主要发热器件的温度。
    ◆因尽量减小其它无线信号对被测设备的干扰。
    ◆新开发产品必需能在高低温条件下正常启动
    2.2、测试方法
    2.2.1 IxChari ot软件无线流量测试
    ◆测试时要根据不同的产品选择合适的测试设备: 1T1R 的路由选择1T1R 的网卡,2T2R 的路由选择2T2R的网卡。
    ◆将待测设备的信号用馈线引出,固定好导温线后放入 高低温试验箱内。
    ◆搭建测试模型:
    1、待测设备的信号用馈线引出,通过屏蔽箱与网卡连接。屏蔽箱内网卡可通过馈线或无线与无线信号连接,无线信号需加适当的衰减( 60dB)。
    2、PC1连接2. 4G无线信号,PC2连接有线信号。如果待测设备为双频设备,需新增一台PC3连接5G信号。
    3、其余端口可通过网线与NuStream或Smartbits连接。
    ◆环境条件设置:
    1、高温测试:湿度90%情况下先将高低温试验箱的温度调至25C运行2小时,然后升高到45C运行12小时,回到25C运行2小时。
    2、低温测试:湿度0%情况下先将高低温试验箱的温度调至25C运行2小时,然后下降到-10二运行12小时,回到25C运行2小时。
    ◆使用Chariot 软件无线向有线发包(测试要求: 10Pair, 12小时以上),通常测试待测设备的发射能力(此时芯片的功耗大),可以根据情况跑双向。同时每隔一段时间记录下发热器件的温度。
    2.2.2高低温启动
    ◆待测设备接上串口线,通过CRT软件记录待测设备的启动信息。
    ◆将待测设备放入温箱内,高温启动的环境温度为45C,低温启动的环境温度为-10C。
    ◆控制供电设备定时 上下电。

    三、  测试步骤:

    3. 1、无线吞吐量测试
    ◆准备好所要测试的网卡和路由,并验证其能正常工作。
    ◆搭建好测试环境,PC相互Ping包确保连路是通的。
    ◆运行Chariot Console软件,新建一个测试档案, 选择Add Pair,配置好客户机和服务器的IP地址,选择测试脚本程序,测试10个程线下的吞吐量( 测试要求8小时以上)。
    ◆测试时,待测设备应该加散热片(如果有机壳,加机壳测试),并使用相应的设备或工具使其满负载运行,同时每个时间段用点温计测量温度。
    3.2、高低温启动
    ◆准备好所要测试的网卡和路由,并验证其能正常启动。搭建好测试模型, 启动供电设备。
    ◆查看待测设备的启动信息是否有不正常启动的现象。
