高低温试验箱整体方案的设计

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.11.14
    在做高低温环境试验时,首先在计算机上位机界面设定测试的温度范围,然后根据测试产品的需求使高低温试验箱开始工作。如先做低温试验,其具体工作流程为:制冷降温→制冷指示灯点亮→制冷保温直到温度降至设定的最低温→加热升温→加热指示灯点亮→加热保温直到温度升高至设定高温值,结束第一次高低温试验。

    本系统设计的高低温试验箱是由箱盖、箱体外壳、制冷装置、加热装置和保温隔热装置等组成。其中,制冷装置由3部分组成,分别为半导体制冷片、风扇和散热片,其安装于箱体的左右两边。加热装置主要由硅胶发热片和加热装置支架板构成,固定安装在箱体前后壁上。高低温试验箱机械结构示意如图1所示。

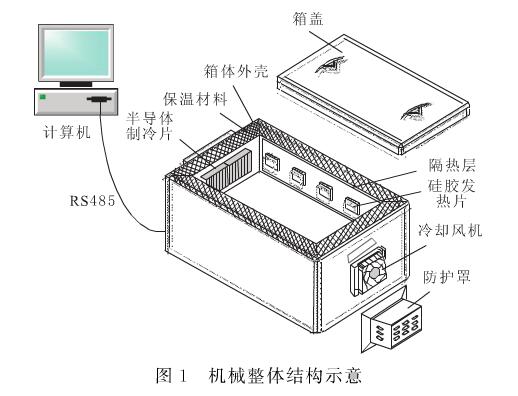

机械整体结构示意

    本系统主要由传感器、计算机、加热装置、制冷装置,及相关电路组成。通过计算机上位机来设置试验需要测试的温度范围,利用控制器对箱内的温度进行多点采集,主控芯片将多点采集的温度信息进行处理,同时通过RS485的通信方式将主控制器得到的温度信息发送至计算机上位机,由上位机显示当前工作状态及温度值。由主控制器发出信号,使驱动电路导通,驱动制冷装置或加热装置进行降温或升温,当采集得到的温度达到设置温度的最大值时,试验箱的温度控制系统将会自动断开。温度控制系统的硬件构成如图2所示。

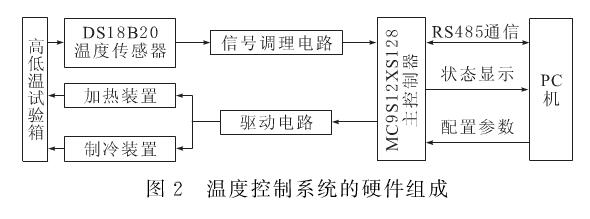

温度控制器系统的硬件组成
