吊篮式冷热冲击试验箱调试方法

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.12.05

    1、调试样机

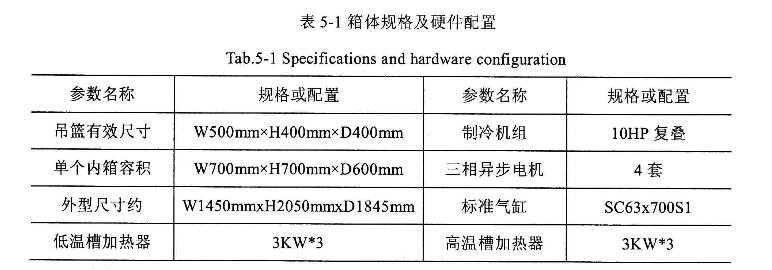

    试验的吊篮式冷热冲击试验箱主要规格参数和硬件配置如下表所示。

箱体规格及硬件配置

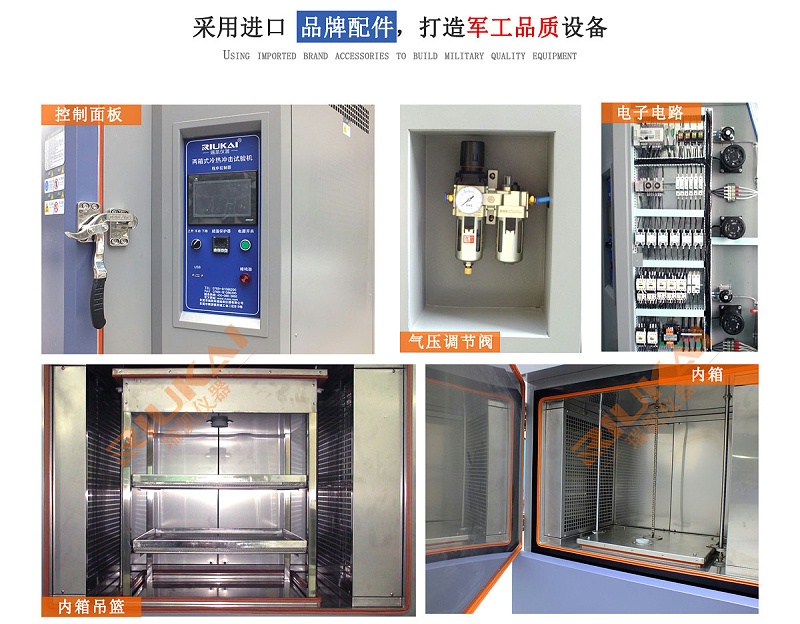

    实物设备及其左剖视图如下所示:

两箱式冷热冲击试验箱_03

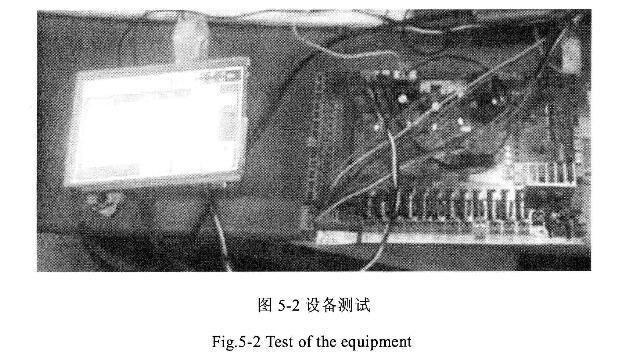

    样机设备的原控制器为某型号PLC及其配套的HMI,需要用自主研发的控制器的控制信号将其在配电盘的控制信号替换掉,如图5-2所示,为调试现场一个触摸式控制器与用于调试的测控模块。

设备测试

    2、测试工具

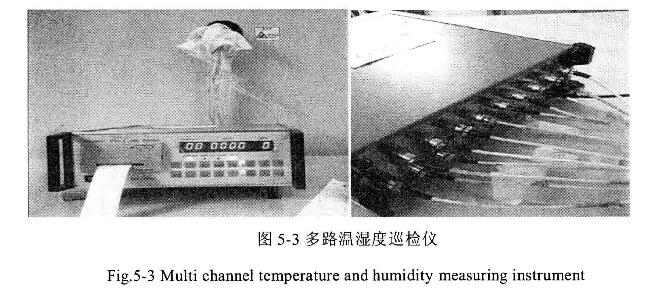

    测试工具是多路温湿度巡检仪,如图5-3所示,29 路PT100输入(通过设备测试孔测量设备内部温度),精度是±0.1℃ ,带有打印机。其读取传感器温度的方式为纸质打印,根据测试标准GB-T5170.2-2008,温度度读取频率为每1min记录一次,每次时长30min,因此巡检仪打印机设定为一分钟打印一次。

多路温湿度巡检仪

    3、传感器布置

    根据吊篮式冷热冲击试验箱容积的的大小,将工作空间分为上、中、下三层,中层通过工作空间几何中心点。将一定数量的温度传感器布置在规定的未知数,传感器不应受冷热源直接辐射。根据标准GB-T5170.2-2008, 环境试验设备温度测量点的规定放置点如下图所示。

温度测试点

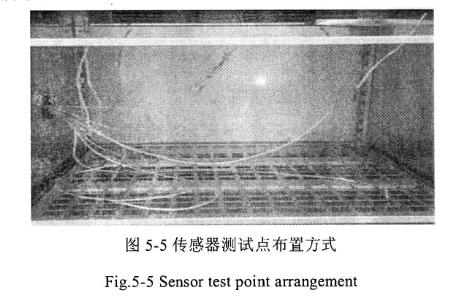

    由于本设计中的试验对象容积小于2m³,因此只需进行九个温度测量点的布置,即图5-4(a)中吊篮式冷热冲击试验箱内上层A、B、C、D,中层0,下层K、L、M、N这个九个点,如图5-5所示。

传感器测试点布置方式

    4、温度标称值选择

    在吊篮式冷热冲击试验箱温度可调范围内,一般选取GB/T2423.1与GB/T2423.2标准中规定的有代表性的温度标称值作为设备温度测量的运行点。现选取的用于检验设备的温度标称值如下表。

标称温度
