吊篮式冷热冲击试验箱的工作原理

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.12.04

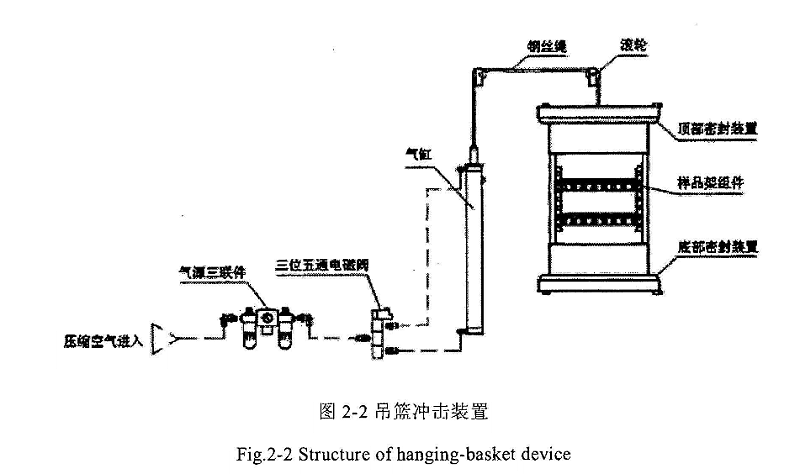

    吊篮式冷热冲击试验箱的上部是高温室下部是低温室,试验样晶固定在吊篮上。吊篮式冷热冲击试验箱的结构如图2-2所示,装置通过三位五通电磁阀控制气缸轴的上下移动,再通过钢丝绳、滚轮与气缸轴的配合来驱动吊篮。

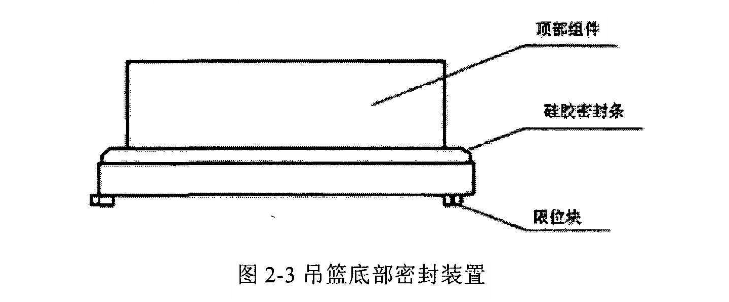

    当试验样品需要进行高温试验时,气缸轴向下移动,通过钢丝绳带动吊篮向上移动,同时利用气缸的拉力使吊篮底部密封装置与试验箱内壁紧密配合,从而达到高气密性的效果。吊篮底部密封装置如图2-3所示,由顶部组件、硅胶密封条、限位块组成。顶部组件为隔热部件,里面填充了保温棉;硅胶密封条用于保证吊篮移动时的气密性;密封装置下方安装有限位块,用于固定吊篮的运动轨迹。

吊篮式冷热冲击试验箱示意图

吊篮底部密封装置

    同理,当进行低温试验时,气缸轴向上移动,吊篮则向下移动,同时利用重力使得吊篮顶部密封装置与试验箱内壁紧密配合,从而达到高气密性的效果。
    气缸上方设置有位置开关,感应器可以感应到气缸里面活塞的位置,从而调节感应器的位置,就可以调节气缸轴的伸出距离,也就可以调整吊篮向下移动时压在箱体隔板上的压力,并可以防止钢丝绳松动。
