试验Na:规定转换时间的快速温度变化

来源： www.riukai.com 时间：2020-05-27

    1、试验概述
    本试验确定元器件、设备或其他产品耐环境温度快速变化的能力。实现这一目的所需的暴露时间取决于试验样品的性质。
    试验样品应处于不包装、不通电、准备使用的状态或相关规范另外规定的状态。
    试验样品暴露在温度快速变化的空气或合适的惰性气体中，交替暴露于高温和低温下。
    2、试验程序
    2.1试验箱
    可使用两个独立的高低温试验箱或一个快速温度变化试验箱。如果使用两个试验箱，一个试验箱用于低温,一个试验箱用于高温,两试验箱的位置应使得试验样品从一个试验箱转换到另一个试验箱能在规定的时间内完成。可采用人工或自动转换方法。
    试验箱中放置试验样品的任何区域应能保持试验规定的空气温度。
    在放人试验样品后，空气温度应在暴路持续时间的10%以内达到规定的容差范围。
    2.2试验样品的安装或支撑
    除非相关规范另有规定,安装或支撑架应具有低导热性,以使得试验样品实际上是绝热的。当几个试验样品同时试验时,放置试验样品时应使得试验样品之间、试验样品和试验箱内表面之间的空气自由流通。
    2.3严酷等级
    试验的严酷等级由两个温度、转换时间、暴露持续时间和循环数的组合决定。
    相关规范应规定低温TA ,并宜从IEC 60068-2-1 和IEC 60068-2-2规定的试验温度中选取。相关规范应规定高温TB,并宜从IEC 60068-2-1和IEC 60068-2-2规定的试验温度中选取。
    两个温度下的暴路持续时间t1,取决于试验样品的热容量。暴露持续时间可为3 h,2 h、1 h、30min、10min或相关规范规定的时间。当相关规范没有规定暴露持续时间时,则该时间为3h。
    除非相关规范另有规定,优先采用的试验循环数为5。
    注:10min的暴器时间适用于小试验样品的试验。
    2.4条件试验初始状态
    试验样品和试验箱内的温度应处于试验室环境温度,25℃±5K。如果相关规范要求,应使试验样品开始进人运行状态。
    2.5试验循环
    将试验样品暴路于低温TA下。
    温度TA应保持规定的时间t1。t1 包括箱内空气的温度稳定时间,该时间不长于0.1 t1(见7.2.1)。注1：暴露持续时间从试验样品放入高低温试验箱的瞬间开始计算.
    然后将试验样品转换到暴露于高温TB下,转换时间t2不宜超过3 min.
    T2应包括试验样品从一个试验箱取出的时间、放人第二个试验箱的时间以及在试验室环境温度下停留的时间。
    注2:对于质量大的试验样品,从一个试验箱到另一个试验箱的转换时间可按相关标准或规范的规定增加。
    温度TB应保持规定的时间t1。t1包括箱内空气的温度稳定时间,该时间不长于0.1t1(见7.2.1).注3:暴露持续时间从试验样品放人温度箱的瞬间开始计算。
    对于下一个循环,试验样品应转换到暴露于低温TA下,转换时间t2不宜超过3min。

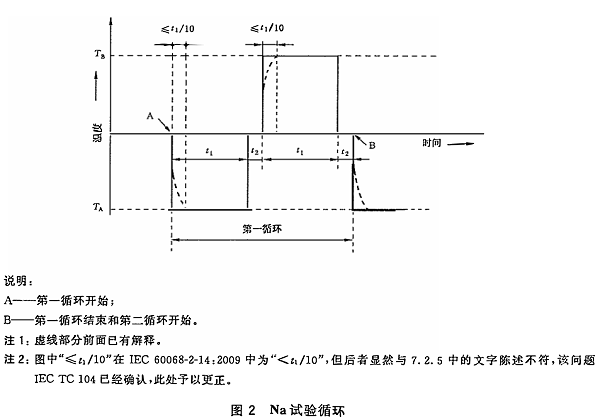

    循环包括2个暴露时间t1和2个转换时间t2(见图2)。

在后一个循环结束时,试验样品应经受恢复程序。

试验Na:规定转换时间的快速温度变化

    3、恢复
    在试验循环结束后,试验样品应在试验标准大气条件下保留足够长时间以达到温度稳定。对于特定类型的试验样品,相关规范可规定一个特定的恢复时间。
    4、相关规范应给出的信息
    当相关规范包含本试验时,应给出下列任何适用的细节:
    a)试验类型;
    b)预处理;
    c) 初始检测;
    d) 安装和支撑细节;
    e)低温TA、高温TB;
    f)暴露持续时间t1 ;
    g)循环数;
    h)条件试验期间的检测和(或)负载;
    i)恢复;
    j)后检测;
    k)客户和供方商定的对程序的任何偏离。
