恒温恒湿试验箱冷热旁通回路设计方法

来源： www.riukai.com 时间：2020-09-21

恒温恒湿试验箱的冷热旁通回路是将热旁通当成冷旁通的模拟负载，在制冷系统仅开启冷热旁通回路时能维持压缩机的吸气压力。不同的压缩机对运行压力不同的要求，根据这个要求去计算热气旁通的流量，有两种选择可以考虑。一是直接对制冷配件生产商提供的热气旁通阀进行选型；二是通过截取一定长度的毛细管来达到热气旁通的目的。冷气旁通的作用是维持压缩机合理的吸气温度，避免压缩机吸气过热，本质上是一个膨胀节流阀，同时为避免压缩机的湿压缩，冷气旁通的选择计算必须与热气旁通匹配。
恒温恒湿试验箱热气旁通直接选择制冷配件商提供的热气旁通阀件时，根据制冷系统制冷量要求，按照配件商提供的选型软件或资料对应计算选型。需要注意的是不同的制冷工质，在不同的冷凝温度下有不同的修正因数。如丹佛斯系列热气旁通阀（见表1）。

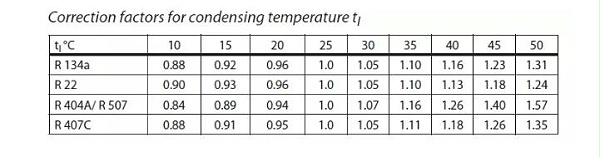

表1 danfoss热气旁通阀修正因数

在考虑修正因数之后，选择热气旁通阀负荷值与压缩机制冷量对应的型号。
选型现有的品牌阀件相对简单方便，但受限于各厂商的型号设计，很多时候并不能很恰当的匹配制冷系统所需要的旁通负荷值，只能做近似设计，将制冷系统设计的卸载运行压力提高或降低来匹配既有的品牌型号的热气旁通阀，这有违设计的初衷，即使不影响系统的安全稳定性，对长期的经济性也不利,而且可靠的品牌阀件成本不菲。自制毛细管价格低廉，同时稳定可靠，能更简便、贴切的匹配制冷系统所需要的旁通负荷量。
