电子及电气元件温度冲击试验方法-瑞凯仪器

电子及电气元件温度冲击试验方法

来源： www.riukai.com 时间：2020-08-21

    1、引言
    1.1目的
    确定元件暴露于高低温极值下，以及高低温极值交替冲击下所具有的抗御能力。
    1.2 应用
    试验样品的失效数应以后检测为依据。
    2、试验条件

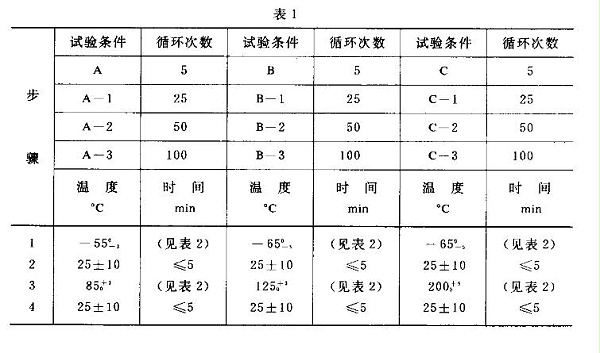

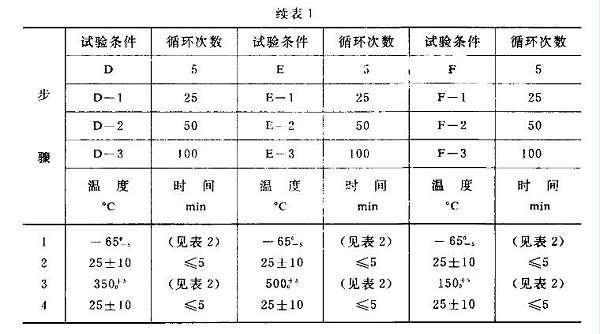

    2.1极值温度及循环次数

见表1。

极值温度及循环次数-1

极值温度及循环次数-2

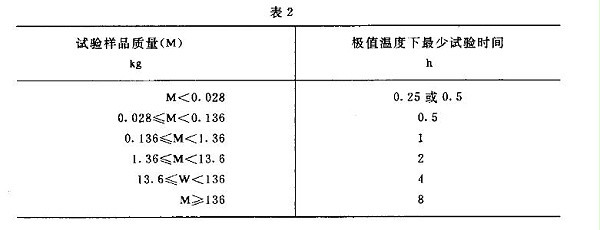

2.2 极值温度下的试验时间

见表2

极值温度下的试验时间

    3、对试验设备的要求
    3.1 高低温冲击试验箱应能提供第2章表1所规定的极值温度条件。
    3.2 高低温冲击试验箱应符合GJB360. 1-87《电子及电气元件试验方法总则》第4.4条a的规定。
    3.3试验箱应有足够的热容量，以便试验样品放人试验箱后，在5min内工作空间就能达所规定的温度值。
    3.4试验样品的安装和支撑架的导热率应低，以保证试验样品与安装和支撑架间处于一种绝热状态。
    4、试验程序
    4.1初始检测
    在试验的标准大气条件下，按有关标准的规定对试验样品进行外观检查和性能检测。
    4.2试验样品的安装
    试验样品的安装由有关标准规定，当装入高低温冲击试验箱时，应使气流畅通无阻地穿过及绕过试验样品。
    4.3试验
    4.3.1将试验样品置于低温箱中，此时，低温箱的温度已调至表1规定的极值温度，并在温度下按表2规定的时间进行保温。
    4.3.2保温时间到，在5min内将试验样品从低温箱移至高温箱中。此时，高温箱的温度已调至表1规定的极值温度，并在此温度下按表2规定的时间进行保温。
    4.3.3保温时间到，在5min内将试验样品从高温箱移至低温箱中。此时，低温箱的温度已调至4.3.1款的极值温度，并在此温度下按4.3.1款的试验时间进行保温。
    4.3.4 按表1规定的循环次数，重复4.3.1至4.3.3款。-次循环包括表1中的步骤1至步骤4。初的5次循环应连续地进行。5次循环后，在任何一次循环完成之后都可以中断试验。再恢复试验之前可允许试验样品恢复到试验的标准大气条件。
    4.4中间检测
    由有关标准规定
    4.5 恢复
    后循环结束，试验样品置于试验的标准大气条件下达到温度稳定。
    4.6 后检测
    按有关标准规定对试验样品进行外观检查和性能测量。
    5、失效数据
    由有关标准规定。
    6、采用本标准时应规定的细则
    a.安装方法(见4.2条);
    b.以字母为代号的试验条件(见4. 3. 1.4.3.2及4.3.4款);
    c.初始、中间及后检测(见4. 1.4.4及4.6条)。
