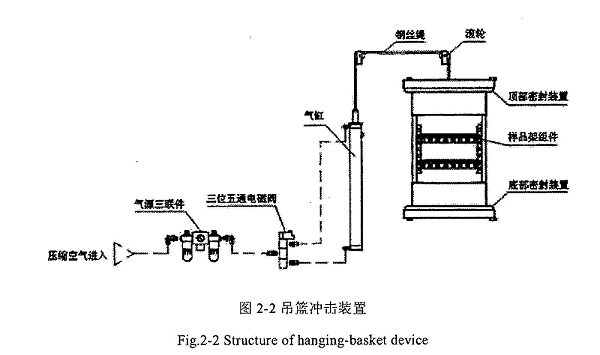

吊篮式冷热冲击试验箱的上部是高温室下部是低温室，试验样晶固定在吊篮上。吊篮式冷热冲击试验箱的结构如图2-2所示，装置通过三位五通电磁阀控制气缸轴的上下移动，再通过钢丝绳、滚轮与气缸轴的配合来驱动吊篮。

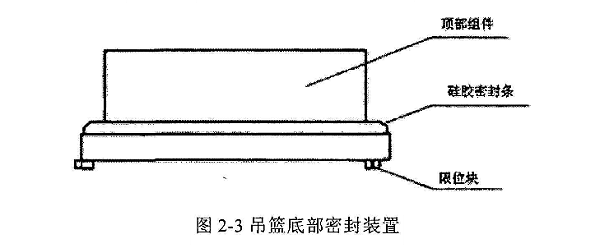

    当试验样品需要进行高温试验时，气缸轴向下移动，通过钢丝绳带动吊篮向上移动，同时利用气缸的拉力使吊篮底部密封装置与试验箱内壁紧密配合，从而达到高气密性的效果。吊篮底部密封装置如图2-3所示，由顶部组件、硅胶密封条、限位块组成。顶部组件为隔热部件，里面填充了保温棉；硅胶密封条用于保证吊篮移动时的气密性；密封装置下方安装有限位块，用于固定吊篮的运动轨迹。

    同理，当进行低温试验时，气缸轴向上移动，吊篮则向下移动，同时利用重力使得吊篮顶部密封装置与试验箱内壁紧密配合，从而达到高气密性的效果。
    气缸上方设置有位置开关，感应器可以感应到气缸里面活塞的位置，从而调节感应器的位置，就可以调节气缸轴的伸出距离，也就可以调整吊篮向下移动时压在箱体隔板上的压力，并可以防止钢丝绳松动。
