两箱卧式平移温度冲击试验箱工作原理介绍

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2020.04.29

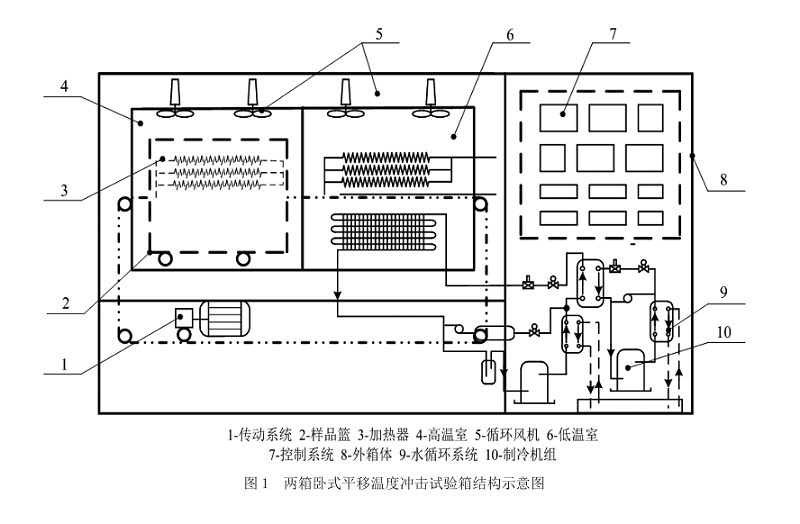

    该两箱卧式平移温度冲击试验箱主要由高温室、低温室、加热系统、复叠制冷系统、水循环冷却系统、样品篮传动系统及控制系统等组成,其具体结构如图1所示。冲击箱两个工作室分别为高温室和低温室,在做由高温向低温冲击试验时,样品篮首先处在高温室按设定温度进行高温试验,此时低温室处于预冷工作状态,当运行到设定冲击时间时,传动机构将会带动样品篮由高温室向低温室移动,移动到低温室以后,样品在低温室按设定温度进行低温试验,此时高温室处于预热工作状态,在做由低温向高温冲击试验时,过程与上述相反。

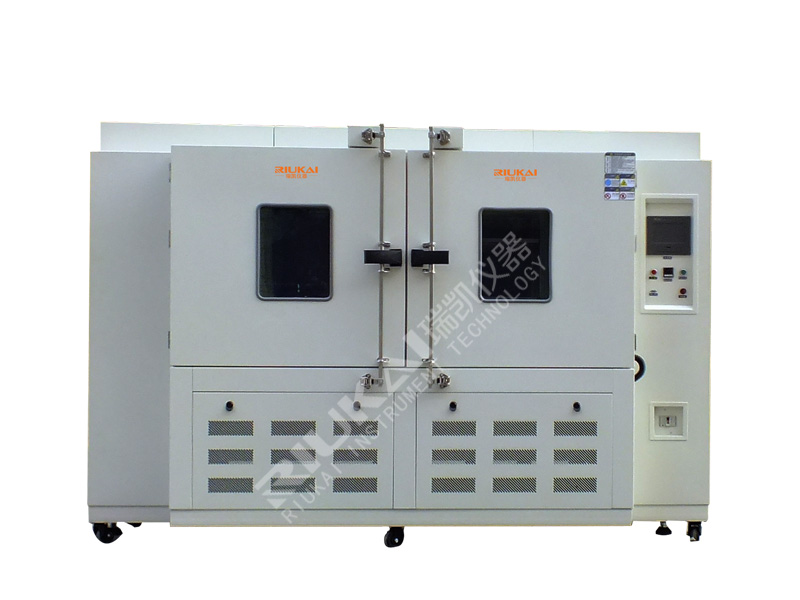

水平式温度冲击试验箱
    该试验箱主要控制要求有:

    1)为满足冲击试验箱预冷温度-75℃和温度恢复时间≤5min的工作要求,制冷系统采用二元复叠制冷循环的制冷方式,在两台压缩机的启动顺序以及众多制冷阀和旁通阀的控制方面提出了一定的要求,尤其是在温度冲击过程中对冷量的调节控制将直接影响控温的精度。

两箱卧式平移温度冲击试验箱瑞凯

    2)高温室和低温室均装有大功率加热器,在温度冲击过程中,需要解决快速升温和精确控温的矛盾问题,对加热器的控制提出了较高的要求,此外,低温室加热器还需具有除霜功能。
    3)样品篮传动系统采用传动效率较高的链传动方式,在温度冲击时,对传动电机的控制和样品篮移动的准确定位提出了严格要求,样品篮定位的准确性将直接影响低温室和高温室的密封,进而影响升降温速度和控温精度。
    4)为了保证两箱卧式平移温度冲击试验箱的运行安全,控制系统设置了大量的报警保护信息,如箱门开关、水压报警、过热保护、压缩机过载保护等,对控制系统的报警信号处理提出了可靠性要求。
