摘要：针对冷热冲击试验箱温度参数的重要性，着重讨论了该设备在温度参数方面的校准方法及技术指标，为以后检测冷热冲击试验箱温度参数提供了科学的方法及合理的参考数据。
    随着国民经济的迅速发展，金属、塑料、橡胶、电子等材料行业越来越景气，用户对产品质量的要求也越来越高，生产企业多采用冷热冲击试验设备对其产品进行检验，因此该类设备的性能直接影响到终的产品质量，而温度参数是该类设备重要的性能指标之一。
     冷热冲击试验箱是材料行业必备的测试设备，主要由位于上部的高温试验箱、位于下部的低温试验箱、位于后部的制冷机组柜和位于左侧后板上的电器控制柜(系统)组成。

    1、检测环境条件

    环境温度： 15~35℃、相对湿度：不大于85%。
    无影响冷热冲击试验箱正常校准的外磁场、周围无强烈振动、无强烈气流直接吹到箱体上、无高浓度粉尘及腐蚀性物质。
    如果校准用仪器设备规定了正常使用的环境条件，应符合其规定。

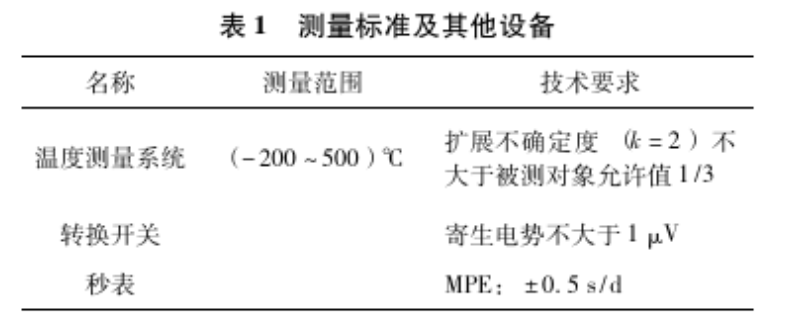

    测量标准器及其他设备见表1。也可使用扩展不确定度(k=2)满足技术要求的其他测量系统。当测量温度变化速率时，温度测量系统的响应时间小于5s。

    2、校准项目

    冷热冲击试验箱主要校验项目有：外观检查、温度偏差、温度均匀度、温度波动度和温度变化速率。

    3、校准方法

    温度偏差、温度均匀度和温度波动度可以同时进行校准。
    3.1 高、低温度点的选择
    根据客户要求选择能保持试验要求的实际常用高、低温度点。
    3.2 温度变化速率的选择
    根据客户或工艺要求选择能满足试验要求的从低温到高温或从高温到低温的变化速率。
    3.3 温度测量点数量和位置的选择

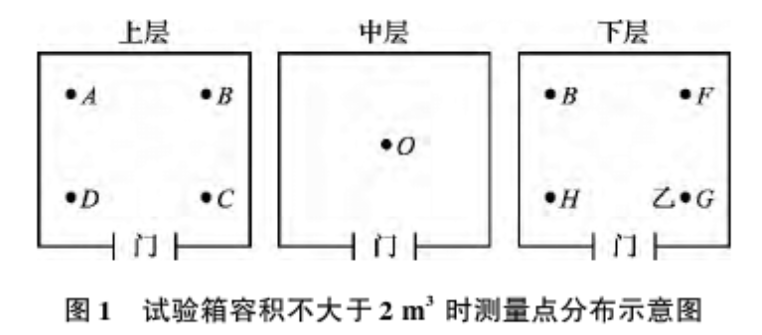

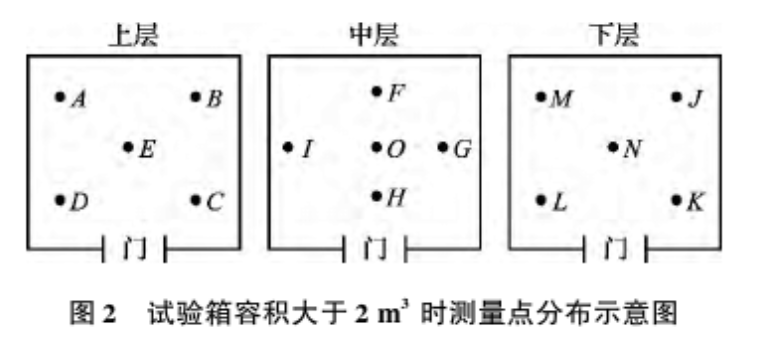

    根据冷热冲击试验箱容积的大小，将工作空间分为上、中、下三个平面，中层通过工作空间几何点。将-定 数量的温度传感器放置在试验箱三个平面规定的位置上，传感器不应受到冷热源的直接辐射，测量点分布如图1和图2所示。

    如图1和图2所示，测量点分布位于上、中、下层；温度测量点用英文字母0、A、B、C、D、E、F、G、H、1、1、K、L、M、N表示；测量点O为冷热冲击试验箱工作空间几何点，其他各测量点的位置与设备内壁的距离为试验箱各边长的1/10遇到风道时，指与送风口和回风口的距离)，但距离不大于500 mm，小距离不小于50 mm，如果试验箱带有样品架时，下层测量点可布置在样品架上方10mm处；当试验箱容积小于0.05 m'或大于50m'时，可适当减少或增加测量点。
    温度变化速率的测量点位置规定为试验设备试验箱工作空间几何点。
    3.4 校准步骤
    校准通常在空载状态下进行，校准前将温度传感器测量端固定在图1或图2的各个测温点位置上。做好标记。然后将温度传感器另一端引出试验箱，依标记序号通过转换开关分别与测量仪器连接。关闭箱门，通电运行，将试验设备的温度控制器调节到所要求的标称温度上。使试验设备降温或升温，设备进人控温状态稳定30min后稳定时间长不超过2 h )，开始记录各测温点的温度和设备指示温度，每隔1 min记录1次，记录不少于8次。然后调节设备到另一个要求的温度，记录点的温度从温度范围10%.上升（下降）到90%（10%）所需的时间。若想测得每5min温度平均变化速率，则按要求的变化速率使试验设备升温或降温至另一要求温度，在升降温过程中，每1 min测量1次点的温度。

    4 、数据处理

    4.1  温度偏差

    经校准取测温仪器在各个测温点上测得的、实际温度和标称温度，按式(1 )和式2)计算，求温度偏差。

    式中：tpn为测温仪器测得各个测温点的实际温度（实际温度=测温仪器读数平均值+修正值），℃；m为测量次数； tij为第j个测温点的瞬时温度值，℃；txj，为温度校准装置第j个测温点的修正值，℃； △tmax为温度上偏差，℃；△tmin 为温度下偏差，℃；tpmax为式(1)求得的各测温点实际温度的值，℃； tpmin为式(1 )求得的各测温点实际温度的小值，℃； tb， 为标称温度，℃。

    4.2  温度均匀度

    经校准取测温仪器在规定的各个测温点上测得的、实际温度，按式(4)和式(5 )计算，求得温度均匀度。

    式中：△tu 为温度均匀度，℃； δ为温度波动度，℃；th为空间几何点上测得的温度值，℃；t1为空间几何点上测得的小温度值，℃。
    4.3  温度波动度

    经校准取测温仪器在试验箱空间几何点上测得温度的、小值，按式(5) 计算，求温度波动度。

    4.4  温度变化速率

    测得点的温度从温度范围10%上升(下降)到90%(10%)所需的时间，按式(6)计算，求温度变化速率。

    式中： Vt为温度变化速率， ℃ /min； T2为规定温度，℃ ； T1为规定温度，℃ ； t为温度自规定温度范围10%.上升(下降) 到90% (10% )的时间，min。 .
    4.5 每5 min温度平均变化速率

    按式(7)计算，求每5 min温度平均变化速率。

    式中：Vt为每5min温度平均变化速率，°C/min；△T为每5min的温度变化值，℃。

    5、结束语

    冷热冲击试验箱广泛应用于确定元器件、设备及其他产品在环境温度变化下的耐受能力和正常功能，该设备温度参数的校准十分重要。选择适合的标准仪器，改进配套设备，完善试验方法、试验步骤，正确评价其技术性能，使其校准有章可循，确保我国量值溯源统一、准确、可靠，确保不是因为校准不当而带来的影响，保证产品的质量。
