1.前言

     随着我国汽车产业的快速发展，对汽车品质要求逐渐提高，汽车老化性能也备受关注，汽车工业的快速发展逐渐带动了汽车老化性能的研究。通常所讲的汽车老化，主要是指汽车非金属零部件的光老化，非金属材料耐光老化性能不足直接影响了零部件的耐光老化程度；汽车内外饰非金属零部件直接或间接受到光照的影响，极易导致老化现象的发生，因此内外饰材料的耐光老化性能尤为重要。

    汽车仪表板作为主要的内饰零部件，间接受阳光光照影响比较严重，表面易产生发白、发粘等老化现象，影响外观和使用；汽车保险杠作为主要的外饰零部件，直接受阳光光照影响严重，表面易产生变色、粉化、开裂等老化现象，影响外观和安全。本文主要从仪表板材料和保险杠材料着手，采用汽车行业常用的光老化试验方法对仪表板材料和保险杠材料进行光老化研究，一方面比较各光老化试验方法对材料老化严酷程度的影响，另一方面对比不同材料的耐光老化性能。

    2 .试验方法及设备

    2.1 样品准备
    仪表板材料选用材料A（PP+EPDM-TD20-1）和材料B（PP+EPDM-TD10-1），保险杠材料选用材料C（PP+EPDM-TD10-2）和材料D（PP+EPDM-TD20-2），分别按照试验方法的要求制备成标准样板。
     2.2 试验方法
    仪表板材料光老化试验方法见表1。

    2.3 试验设备
     氙灯老化试验箱。

    3 .试验结果与分析

    3.1 仪表板材料光老化研究
    汽车仪表板作为主要的汽车内饰零部件，属于内饰零部件中间接受光照影响较为严重的零部件，针对其材料的光老化进行研究，对其他内饰零部件材料的光老化研究具有指导性。选择仪表板材料A和材料B，采用方法一、方法二、方法三分别对两种材料进行光老化试验，对其老化结果进行色差和光泽分析。

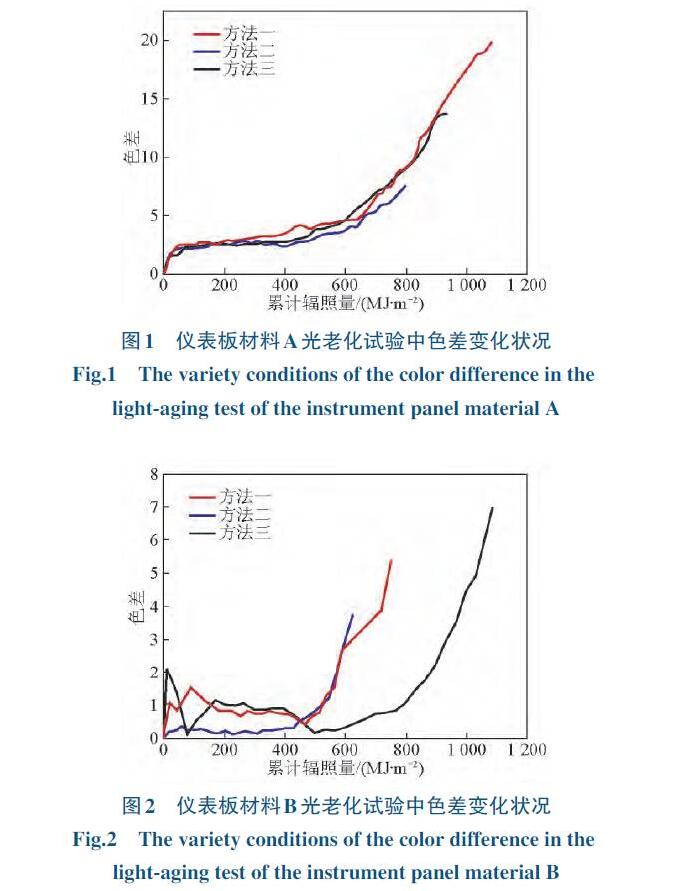

    由图1 可以看出，在3 种试验方法中，仪表板材料A的色差变化趋势基本重合，均随着辐照量的增加呈现上升趋势，均是在试验初始阶段迅速上升到色差为2左右，然后缓慢变化，累计辐照量达到700 MJ/m2后迅速上升。从图2 可以看出，在3 种试验方法中，仪表板材料B的色差变化趋势与材料A有所差别，在试验初始阶段，色差变化波动较小，在方法一和方法二试验中，累计辐射量达到450 MJ/m2后，色差变化迅速上升，而在方法三试验中，累计辐射量达到700 MJ/m2后色差变化迅速上升。
    由图3、图4可以看出，在3种试验方法中，仪表板材料A和材料B的光泽保持率均随着辐照量增加而呈现下降趋势。如果以材料A和材料B的光泽保持，则三种试验方法的老化严酷程度基本表现为方法二＞方法三＞方法一。
    由仪表板材料A和材料B光老化试验中光泽和色差的变化状况可知，材料A和材料B的耐光老化性能基本是同等的。
    3.2 保险杠材料光老化研究
    汽车保险杠作为主要的汽车外饰零部件，属于外饰零部件中直接接受光照影响较为严重的零部件，针对其材料的光老化进行研究，对其他外饰零部件材料的光老化研究具有指导性。选择保险杠材料C和材料D，采用方法四、方法五、方法六分别对两种材料进行光老化试验，对其老化结果进行色差和光泽分析。
    由图5可以看出，保险杠材料C在3种试验方法中，色差呈现出不同的变化，累计辐射量达到700 MJ/m2之前，材料C 在3 种试验方法中，色差变化基本一致；累计辐射量达到700 MJ/m2之后，方法四试验中，色差迅速上升；累计辐射量达到1 200 MJ/m2之后，方法六试验中，色差才呈现上升趋势，而在方法五试验中，累计辐射量达到1 800 MJ/m2之后，色差才呈现上升趋势。如果以材料C的色差作为判断老化程度的依据，则3 种试验方法的老化严酷程度基本表现为方法四＞方法六＞方法五。
    由图6 可以看出，保险杠材料D在3 种试验方法中，在累计辐射量达到2 000 MJ/m2之前，色差基本没有呈现较大的变化。
    由图7、图8可以看出，累计辐射量达到300 MJ/m2之后，在3 种试验方法中，保险杠材料C光泽保持率均呈现迅速下降的趋势，保险杠材料D光泽保持率呈现缓慢下降的趋势。如果以材料C和材料D的光泽保持率作为判断材料老化程度的依据，则3 种试验方法的老化严酷程度基本表现为方法四＞方法六＞方法五。
    综合保险杠材料C和材料D在光老化试验中色差和光泽的变化，也可以得知材料D的耐光老化性能优于材料C。

    4 .结语

    本文针对汽车仪表板材料和保险杠材料的耐光老化性能进行了研究，研究结果对汽车企业选择合适的耐光老化试验方法和耐光老化的汽车内外饰零部件材料都具有重要的指导性意义。
    1）对于仪表板材料的光老化行为，3 种常用试验方法的老化严酷程度基本表现为方法二＞方法三＞方法一。
    2）对于保险杠材料的光老化行为，3 种常用试验方法的老化严酷程度基本表现为方法四＞方法六＞方法五。
    3）通过光老化试验，仪表板材料A和B的耐光老化性能基本一致，保险杠材料D的耐光老化性能优于材料C。
