高低温冲击试验箱(两箱式)操作指南

作者: salmon范 编辑: 瑞凯仪器 来源: www.riukai.com 发布日期: 2019.07.12
    高低温冲击试验箱,又称冷热冲击试验箱。适用于各类电工电子产品及其他产品、零部件和材料进行高低温恒定和各种温度冲击及温度变化的可靠性试验。

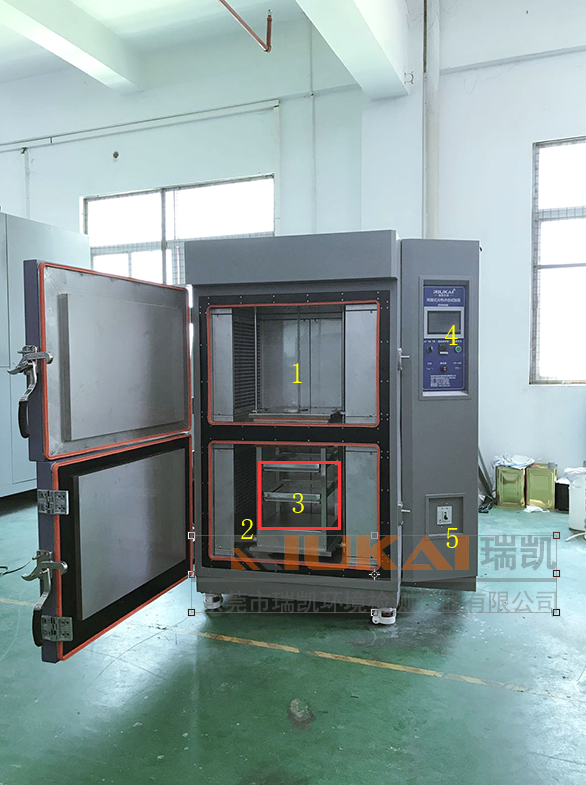

    根据工作方式不同,又分为三箱式和两箱移动式。这里介绍的是两箱式。设备外形图如下
    温馨提示:内容较多,前大半部分为功能介绍(附图)。如只需知道试验操作流程,可翻至最后部分阅览。谢谢!
    所谓两箱式是指设备只有两个箱体,上层为高温箱,下层为低温箱。而测试区域为里面的样品吊篮,通过气缸带动链条拉动到上层或下层,实现快速温度转换。具体说明如下:
    1. 高温室(储存高温的箱体)
    2. 低温室(储存低温的箱体)
    3. 样品提篮(样品放置区域)
    4. 控制面板(设备主操作区)

    5. 电源总闸开关(设备的总电源开关)

两箱式冷热冲击试验箱

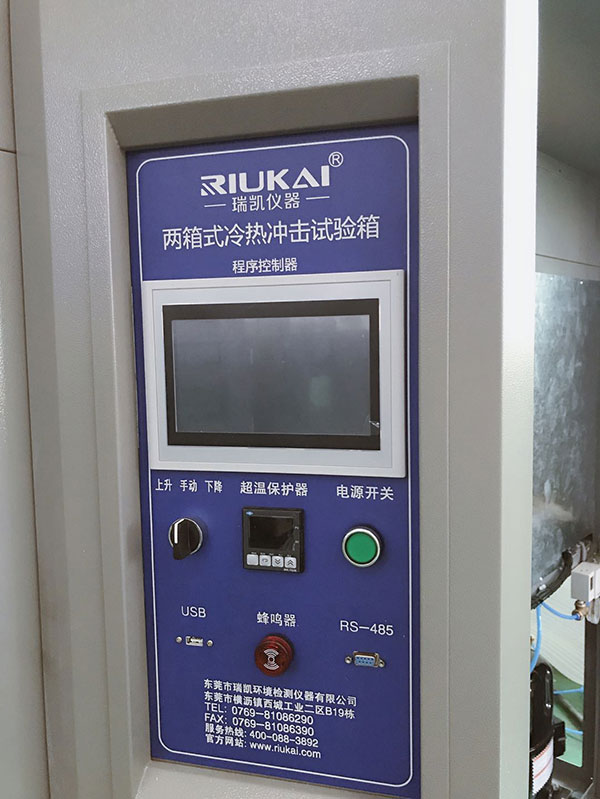

    除了样品的放置以外,其他主要操作集中在右侧的操作面板上。操作面板如下所示:
    1. 控制器(试验的编辑设置开机等操作内容)
    2. 急停按钮(紧急情况下按下中断设备运行)
    3. USB通讯口(接存储设备拷贝试验数据用)

    4. 电源开关(设备控制器的开关机按钮)

冷热冲击试验箱

    下面详细介绍一下触摸屏控制器的内容。

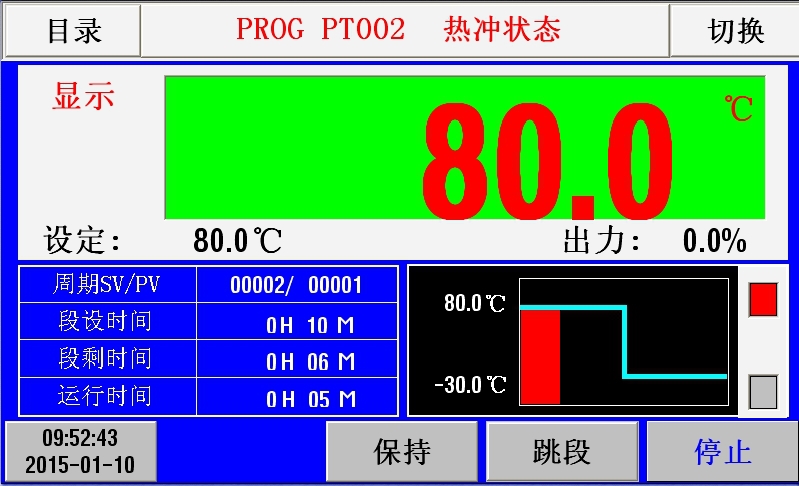

    如下图,开机到达此画面,即为主画面:
    1. 目录(进入目录菜单,可以查看设备所有菜单功能)
    2. 切换(点击一次可切换到详细监控画面,再次切换进入曲线界面)
    3. 实际温度显示(样品提篮区域的温度)
    4. 程式组选择(在此输入编号调取需要运行的程式内容)
    5. 当前程式内容图形

    6. 运行停止按钮(点此运行或停止试验)

触摸屏控制器

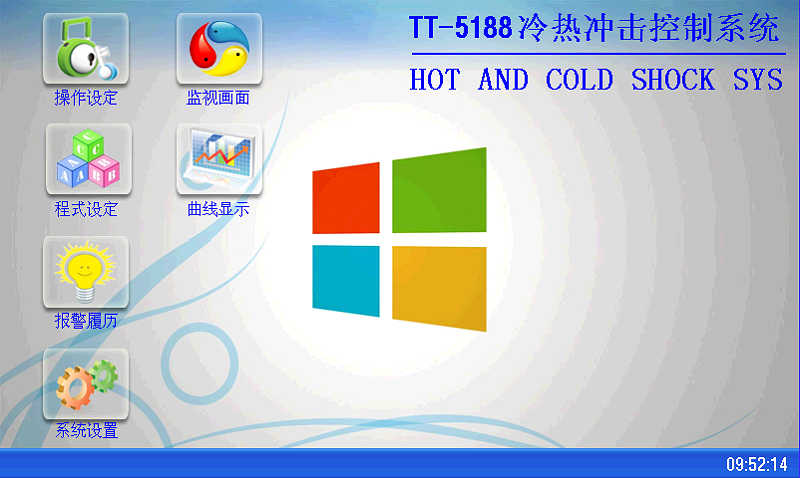

    我们在回到目录看一下这台设备的所有功能项目:
    1. 操作设定(设备的运行方式、开机方式等内容设定)
    2. 程式设定(编辑运行条件内容、循环内容等)
    3. 报警履历(历史报警内容的查看)
    4. 系统设置(时间、语言、预约等内容)
    5. 监视画面(回上图所示的主画面)

    6. 曲线显示(当前或历史试验曲线以及数据存储显示)

设备的所有功能项目

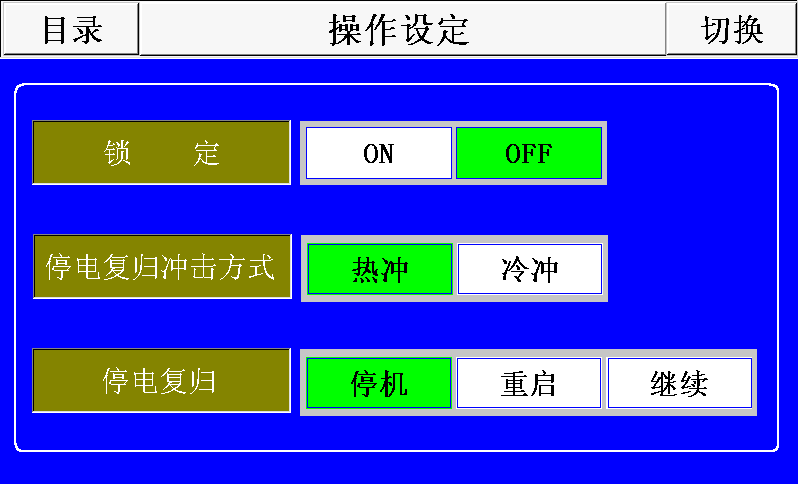

    一.首先介绍操作设定内容:第一页
    1. 锁定(ON/OFF):主画面的锁屏按钮,相当于屏幕保护功能,防止误触。
    2. 停电复归冲击方式(热冲/冷冲):出现断电又来电以后设备测试提篮停留在哪个箱体。
    3. 停电复归(停机/重启/继续):运行中突然停电之后来电的状态。停机即待机状态,重启即重新运行程序,继续即接断电前的动作继续。

    4. 温度斜率(0.0℃/min):需要降温或升温的速率(可设置数字)。但在两箱高低温冲击来讲无此项功能可用,默认设置为0。

操作设定

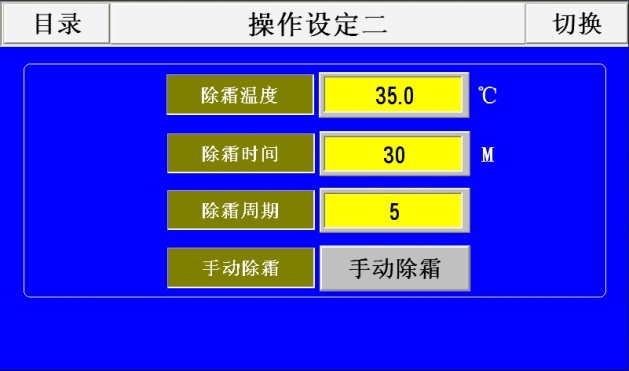

    点右上角切换进入第二页:操作设定二
    1. 除霜温度(35℃):需要除低温箱里面的冰霜时的温度(默认35℃或40℃即可)
    2. 除霜时间(30M):需要除低温箱里面的冰霜时间(一般除半小时,如果循环周期太长,除一小时也可以,根据实际情况来)
    3. 除霜周期(25):是指程式循环了多少个周期以后除一次霜,一般25或者30个周期做一次除霜动作。
    4. 手动除霜(手动除霜):如果在运行过程中发现低温越来越难下去,或者冲击时间过长,那么一般为低温箱内结冰霜较多,此时需要人为点一下手动除霜功能来完成除霜工作。
    5. 待机温度(1℃):是指进入设定值的±1℃范围内才开始计保持时间。比如当冲击低温-40℃时,实际显示温度到了-39℃才开始计时需要保持的时间。

    在此说明:因高低温冲击是需要高温低温来回循环冲击,周期一般非常长,所以时间久了以后就类似于冰箱一样,里面结冰。当结冰比较多以后,冷气就会很难散发出来,出现降温异常情况。这也就是需要除霜的目的,除霜的功能作用就在此。那么周期、温度、时间就如上说明所示设置即可。

操作设定

    二.程式设定:(此项最为关键)
    1. 程式编号(指当前页面内容的编号,需要运行时也是输入这个编号来调取你所需要运行的程式内容)
    2. 程式连接(一个程式做完可以接下一个程式继续工作)
    3. 程式选择(点选黑色框可以切换先低温→高温模式;先高温→低温模式  两种选择)
    4. 周期/终了(30/停止):可以选择程式需要循环的周期,注意高温、低温冲完算一个周期。停止、除霜后停止,指当试验结束是直接停止还是除霜后停止,可以自行切换。
    5. 程式名称:当前编号的程式的名称,可自行编辑,方便下次调取编号出来,能知道是一个什么试验。
    6. 下方表格即为程式内容的编辑,设定温度:需要冲击的高温、低温温度。时间(注意小时分钟是分开设置的):即高温或低温需要保持的时间。补偿温度:即多储存10℃,当冲击时才能保证达到设定所需要的温度。默认多储存10℃即可。
    TS1、TS2(开启迅控动作开关),此款设备无此功能。
    常温温度(冲完高温或低温,需要恢复到常温多少度以及多长时间),此款设备无此功能。
    三.报警履历
    当设备出现报警,会记录在此,什么时间开始,什么时间结束,以及内容是什么。当出现报警时,会自动弹出报警画面,有报警内容标题,以及内容详细分析和处理方法。
    四.系统设置
    1.预约设定:可输入一个时间,然后打开后面的预约启动开关,当到达输入的预约时间,设备会自动运行,运行的内容为监视画面当前显示的程式编号,所以需要人为先输入所需要的程式编号,再来设定预约时间,并开启。此项功能针对操作人员不在,又需要在某个特定的时间去运行试验的情况。
    2. 画面设定:
    语言的选择(即控制器语言切换);
    PID整定按钮,此项功能为保持温度不稳定以后可以打开让设备自动整定稳定,出现温度不稳定需咨询我司技术人员,在指导下进行此项功能操作。
    背光时间:输入一个时间,来设定屏幕亮起的时间,注意单位为S(秒)
    最后一项为此设备的IP地址,如果需要连接电脑操作,则对应设置成为此项IP.
    3. 系统维护
    在这项菜单里,我们将相应需要维护的项目内容编辑在此,里面包含维护内容、周期以及方法,方便客户查看学习。
    五.曲线显示
    1. 查询(点击出现时间框,输入一个时间,右侧的曲线会跳到当前时间坐标,方便查找某一时间的曲线内容)
    2. 下载(在面板上的USB口插上存储设备,然后点击下载,会将当前曲线画面截图保存下来,注意这里的下载为截取当前显示的画面,如果需要下载历史曲线图,需要点查询切到那一时间段的页面,再下载)
    3. PV、SV分别代表实际值和设定值,如右侧所示。
    4. 采样时间:曲线采样的周期,可以点选,分别有30S、60S、120S、240S等档位选择。
    5. 曲线范围、曲线时间:右侧曲线图的坐标调整。Y轴曲线范围:100℃、160℃、220℃、300℃可选;X轴曲线时间:4H、8H、16H、32H、48H可选。通过这两项功能可以调整到合适查看的位置。
    6. 左右箭头:可以来回向前或向后翻查曲线。
    7. 数据:做过的试验也会以数据方式进行存储,点此进入数据的操作。
    查询:点开输入一个开始时间,可以跳转到此刻开始的数据内容。
    下载:点开下载,出现时间框,注意这里与之前查看的时间框不一样,这里是时间段,输入起始时间和结束时间,确定后会下载这一时间段的数据内容。
    清除:点击清除按钮,会清除掉所有的历史数据内容。注意:没有点清除,也不用担心,设备内存存满以后,会自动覆盖最开始的内容。
各项功能介绍完,下面我再说一下如何完整的做一个样品测试。
    1. 放置样品至测试提篮(提篮中置物架可上下调整,根据样品大小自行摆放,注意样品总量不要超过提篮容积的3/5)并关好箱门。
    2. 打开总闸开关,按电源开关开机(如果设备长时间断电未用,会出现预热启用中,时间2小时,所以断电时间过长,最好提前2小时送电开机预热,以免耽误试验)
    3. 进入目录,选择程式设定。进入程式进行试验程式的编辑
    4. 回到监视画面,在下方程式组选择中输入编辑好要运行的程式编号
    5. 观察右侧黑色框中显示的图形是否为需要运行的试验内容
    6. 确认完成后点击右下方运行按钮,确定运行。
    7. 试验结束以后,观察显示的温度是否回归安全可操作的范围,再打开箱门拿取样品。
    8. 取完样品及时清理内箱卫生,再关好箱门。
    9. 如长时间不使用(超过一周以上),请按面板上电源按钮关机,再拉设备下方总闸。
    最后注意一点:如果样品是需要通电或者通讯外接引线,则需要如下图一样从测试孔穿线,并将测试孔塞好软塞,防止漏气。提篮顶部孔到箱体侧面孔中间的下如下图稍微留长一点(不宜太长),让提篮上升下降移动时不至于拉扯到线。
