我司鉴于大型电子设备气候环境试验(高温工作、低温工作、高温贮存、低温贮存、恒定湿热、交变湿热等)的需要，考虑进一步解决步入式恒温恒湿试验室技术难题，依据试验需求的设计输入和进行必要的论证。

    一、主要技术指标及功能的确定和确保实现的措施

    1、根据我司的任务，试验对象确定为大型电子设备4~6个机柜或其他大型构件的气候环境试验，试验室内容积依据受试产品体积，考虑满足自由大气空间的条件，即试验室内容积大于受试产品体积5倍的原则，确定为20㎡；试验室内容积构成尺寸依据大型电子设备机柜的高度(1800mm)，大型构件试品的几何尺寸( 3200mm)，考虑满足自由大气空间的条件，试品与试验室壁距离应大于150mm的原则，确定 步入式恒温恒湿试验室为W2400mm x H2200mm x D3600mm；

    2、根据我司受试产品的试验工作温度范围(-45℃~60℃)、试验贮存温度范围-55℃~70℃）的试验需求，试验室试验温度范围根据确保覆盖且有富余的原则确定为-65℃~85℃；
    3、根据试验规范对大型试验室允许温度偏差±3℃的要求，从而对试验室加严要求确定试验室允许温度偏差≤±2℃(含温度均匀度和温度波动度)；
    4、根据试验规范对用于环境试验的试验室升降温速率平均为0.7℃/ min~ 1℃/min的要求，对试验室加严要求带载在-55℃~85℃段升温速率平均≥1. 5℃/min.带载在85℃~ 20℃ 降温速率平均≥2.0℃/ min.带载在20℃~ - 55℃段降温速率平均≥1. 0℃/ min；
    5、由于机载电子设备整机在载机上装机空间相对较小，电子设备整机的冷却通过送入常温冷却风实现。为此，机载电子设备整机在地面环境试验中模拟载机工况，环境试验通电工作过程中也要送入常温冷却风。电子设备整机的发热功耗和送入的常温冷却风就构成试验室的动态热负载，为考核试验室的动态带载能力，确保在试验室动态带载的条件下能满足电子设备工作要求，要求试验室带3000W电功率和200kg/Hr常温冷却风时，试验室在- 45℃~ 60℃ 范围内的保温段温度波动≤±2℃；
    6、根据受试产品的体积、质量和试验需要，在结构上要求试验室大门双开门宽达1. 6m；要求箱底承重300kg/㎡；为了使受试产品进出试验室方便，在门外设与门等宽的铝质坡道；为了防止送入常温冷却风后试验室内压力上升，在试验室顶设置气压平衡装置；为了方便试验室内受试产品通电调试方便，在试验室内设置防潮湿电插座等；
    7、为提高步入式恒温恒湿试验室运行的自动化程度，要求控制器具有自适应功能，一旦程序设定，试验全程自适应运行；试验室具有定时开、关机功能，可使试验室定时自动运行；试验室具有20个可供用户编程的程序，每个程序可设置循环和内嵌小循环以适应多种试验程序的运行；试验室具有远程集中监控功能，供远程设置试验程序、记录打印试验图谱及数据；
    8、为确保试验室的内在质量和可靠性，要求主要装机部件定牌采购。制冷压缩机为原产德国谷轮品牌；彩色液晶显示触摸屏程序控制器为德国西门子品牌；制冷系统的电磁阀、截止阀为意大利品牌；制冷系统的过滤器、压力控制器、旁通阀为美国品牌；制冷系统的油分离器为德国品牌；制冷系统的板式热交换器为瑞典品牌；
    9、为确保试验室各项技术指标及使用功能符合技术协议要求，合同设置了设计方案评审、生产工厂预验收、用户安装地终验收三个节点予以把关。设计方案评审着重解决方案的可行性、技术的成熟性，并协调确认接口关系和安装条件。

    二、主要技术指标及功能的验收结果

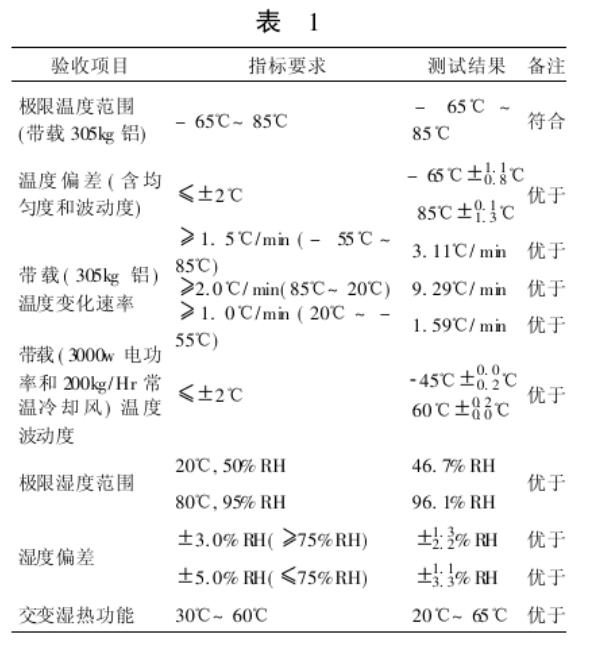

    1、步入式恒温恒湿试验室主要技术指标交付预验收和终验收测试数据汇总见表1

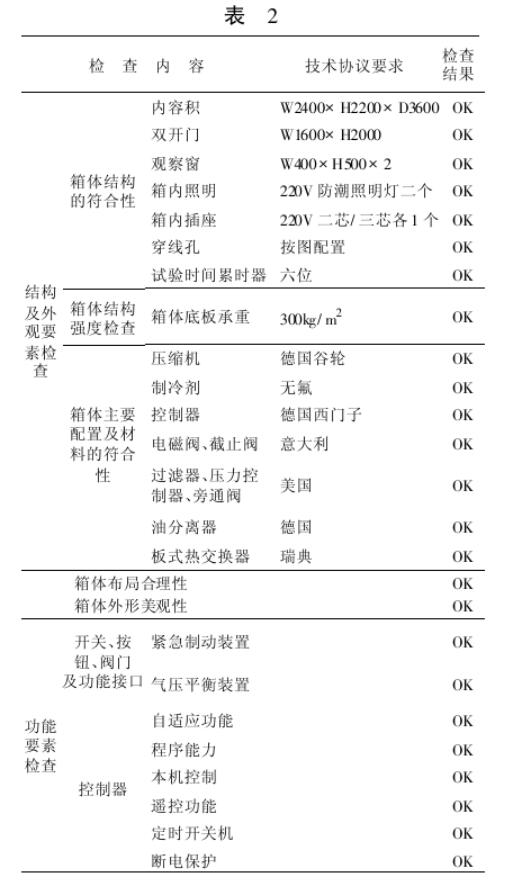

    2、结构与功能要素符合性检查结果见表2

    三、结束语

     气候环境试验室特别是大型步入式恒温恒湿试验室的技术指标和功能的确定,必须依据对受试产品的结构特征、试验技术要求和试验外部条件需求等进行充分的研究和必要的论证，才能使建设项目达到满足工程产品试验要求的预期目的。本文给出了研究论证的基本方法供试验同行参考。R-WTH-20000型20m³步入式恒温恒湿试验室顺利通过设计评审、工厂预验收和用户安装地的终验收，表明其设计技术的成熟和生产过程控制的稳定。
